EM222晶體管輸出模塊
發布時間:2015-03-27
晶體管輸出模塊,8點/16點/32點輸出,24V DC,0.5A。
光電隔離
概覽:
|
規格參數
|
訂貨號
|
|
TrustPLC CTSC-200 EM222晶體管輸出模塊,8點
|
CTS7 222-1BF32
|
|
TrustPLC CTSC-200 EM222晶體管輸出模塊,16點
|
CTS7 222-1BH32
|
|
TrustPLC CTSC-200 EM222晶體管輸出模塊,32點
|
CTS7 222-1BL32
|
|
特性
|
8點輸出,24V DC
|
16點輸出,24V DC
|
32點輸出,24V DC
|
|
訂貨號
|
CTS7 222-1BF32
|
CTS7 222-1BH32
|
CTS7 222-1BL32
|
|
物理特性
|
|||
|
尺寸(寬×高×深)
|
46×80×62mm
|
71.2×80×62mm
|
138×80×62mm
|
|
功耗
|
2W
|
3W
|
3W
|
|
輸出特性
|
|||
|
輸出點數
|
8
|
16
|
32
|
|
輸出類型
|
固態-MOSFET
|
||
|
輸出電壓
|
|||
|
額定負載電壓
允許電壓范圍
信號"1"
信號"0"
|
24V DC
20.4~28.8V DC
最小20V DC
最大0.1V DC(10K歐姆負載)
|
||
|
輸出電流
|
|||
|
信號"1"
輸出組數
每組輸出點數
同時為ON的輸出點數
每組最大電流
燈載
接觸電阻
每點漏電流(最大)
浪涌電流(最大)
|
0.5A
2
4
8
2A
5W
0.3歐姆
10微安
8A,100毫秒
|
0.5A
2
8
16
4A
5W
0.3歐姆
10微安
8A,100毫秒
|
0.5A
6
4/8
32
2/4A
5W
0.3歐姆
10微安
8A,100毫秒
|
|
隔離
|
光耦隔離,500V AC,持續時間1分鐘以內
|
||
|
每組隔離點數
|
4點
|
8點
|
4/8點
|
|
輸出延時
|
|||
|
關-開
開-關
|
最大50微秒
最大200微秒
|
||
|
電纜長度
|
|||
|
非屏蔽
|
150 米
|
||
|
屏蔽
|
500 米
|
||
|
+5V DC消耗電流
|
74.4mA
|
130 mA
|
245 mA
|

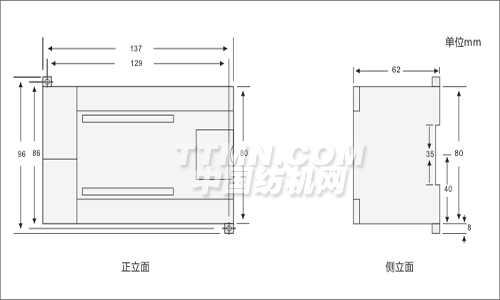

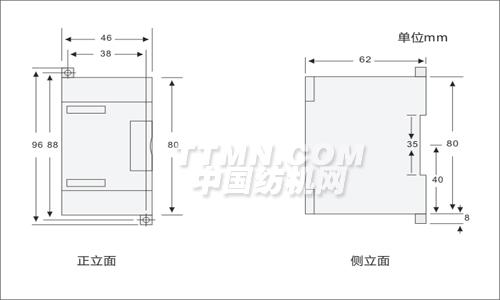

安裝規格:

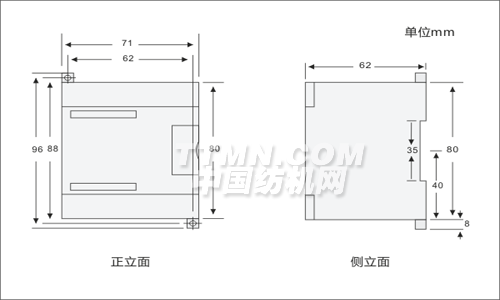

2.CTS7 222-1BH32
3.CTS7 222-1BL32

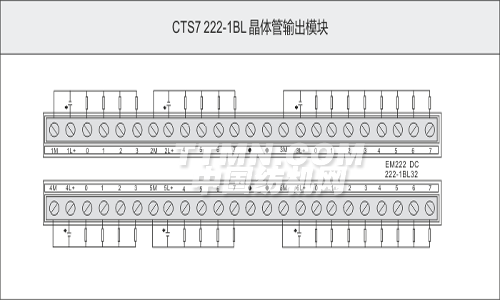

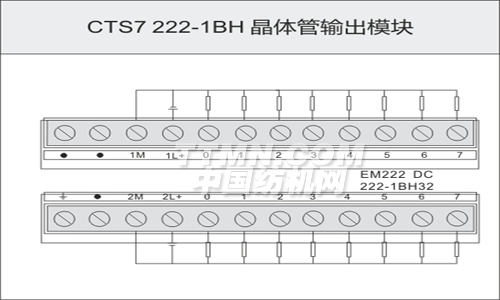

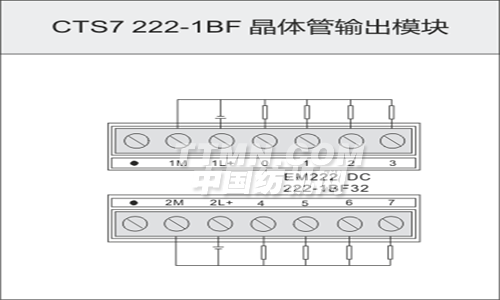

接線圖:
