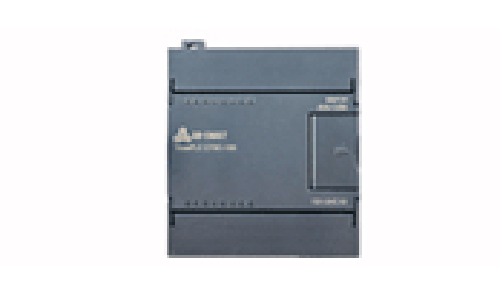

EM223數字量輸入輸出模塊,繼電器輸出
發布時間：2015-03-27
4DI×24V DC，4DO，繼電器輸出；
8DI×24V DC，8DO，繼電器輸出；16DI×24V DC，16DO，繼電器輸出；
采用光電隔離技術和輸入模塊濾波擾
概覽：
| 規格參數 |
訂貨號 |
|
TrustPLC CTSC-200 EM223數字量I/O模塊, 4DI×24V DC，4DO，繼電器輸出 |
CTS7 223-1HF32 |
| TrustPLC CTSC-200 EM223數字量I/O模塊, 8DI×24V DC，8DO，繼電器輸出 | CTS7 223-1PH32 |
| TrustPLC CTSC-200 EM223數字量I/O模塊, 16DI×24V DC，16DO，繼電器輸出 | CTS7 223-1PL3 |
技術參數：
| 特性 |
4DI×24V DC 4DO×繼電器 |
8DI×24V DC 8DO×繼電器 |
16DI×24V DC 16DO×繼電器 |
|
訂貨號 |
CTS7 223-1HF32 | CTS7 223-1PH32 | CTS7 223-1PL32 |
|
物理特性 |
|||
|

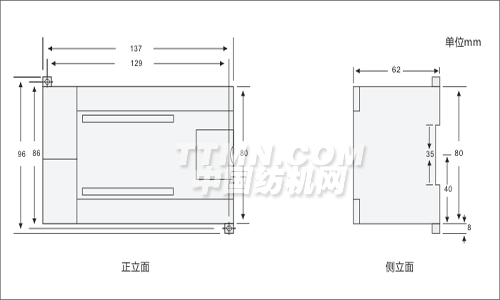

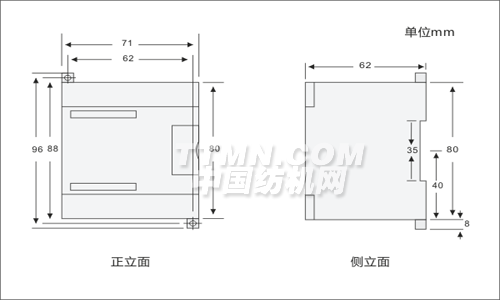

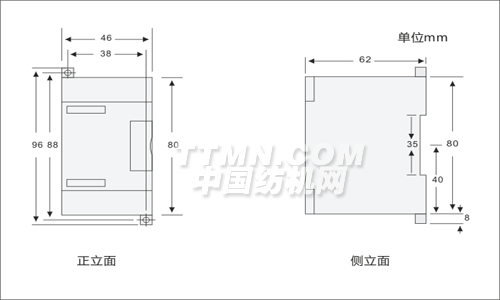

尺寸(寬×高×深) |
46×80×62mm |
71.2×80×62mm |
138×80×62mm |
|
功耗 |
|
3W |
6W |
| 輸入特性 | |||
| 輸入點數 | 4 | 8 | 16 |
| 輸入類型 | 漏型/源型 | ||
| 輸入電壓 | |||
| 額定值 | 24V DC | ||
| 最大允許電壓 | 30V DC | ||
| 浪涌電壓 | 35V DC， 0.5秒 | ||
| 信號"1" | 18～30V | ||
| 信號"0" | 0～5V | ||
| 隔離 | |||
| 光電隔離 | 500V AC，持續時間1分鐘以內 | ||
| 每組隔離點數 |
4點 |
4點 |
8點 |
| 最長輸入時延 |
4.5毫秒 |
||
| 漏電流 |
最大1mA AC |
||
| 電纜長度 | |||
| 非屏蔽 | 300 米 | ||
| 屏蔽 | 500 米 | ||
| 可同時為 ON 的輸入點數 | |||
| 40℃ | 4 | 8 | 16 |
| 50℃ | 4 | 8 | 16 |
|
輸出特性 |
|||
|
輸出點數 |
4 |
8 |
16 |
|
輸出類型 |
繼電器－干觸點 |
||
|
輸出電壓范圍 |
DC: 5~30V, AC: 5~250V |
||
|
輸出電流 |
|||
|
信號"1" 輸出組數 每組輸出點數 同時為ON的輸出點數 每組最大電流 燈載 接觸電阻 浪涌電流（最大） 短路保護 |
2A 1 4 4 8A DC:30W,AC:200W 0.2歐姆 7A，觸點關閉 外部提供 |
2A 2 4 8 8A DC:30W,AC:200W 0.2歐姆 7A，觸點關閉 外部提供 |
2A 4 4 16 8A DC:30W,AC:200W 0.2歐姆 7A，觸點關閉 外部提供 |
|
隔離 |
|||
|
每組隔離點數 線圈和邏輯電源之間 線圈和觸點之間 電阻(線圈和觸點之間) |
4點 無 1500V AC,持續1分鐘 最小100MΩ |
||
|
繼電器特性 |
|||
|
開關延時 開關頻率（最大） 機械開關次數(空載) 觸點壽命(額定負載) |
15 毫秒 1HZ 10.000.000 100.000 |
||
|
電纜長度 |
|||
|
非屏蔽 |
150 米 |
||
|
屏蔽 |
500 米 |
||
| 電源損耗 | |||
|
+5V DC消耗電流 |
49 mA |
79 mA | 138 mA |
| L+ | 接通時每個輸出9 mA | ||
| L+線圈電壓范圍 | 20.4－28.8V DC | ||

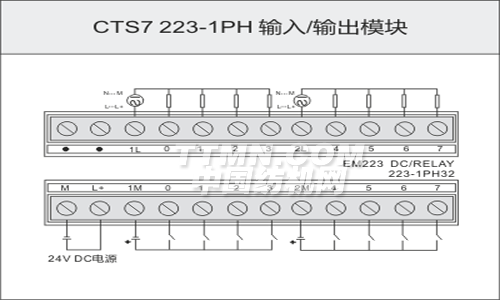

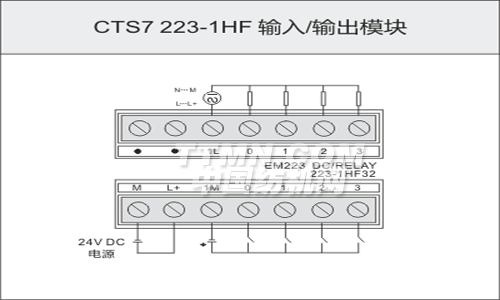

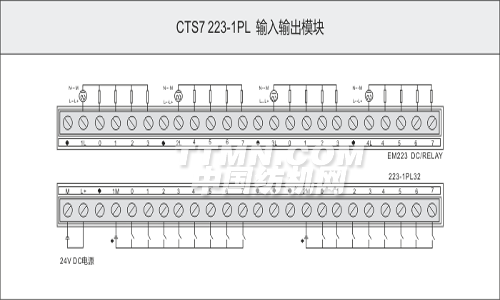

接線圖：
