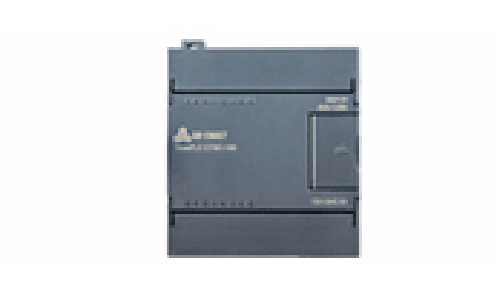

EM231高精度模擬量輸入, 8通道
發布時間：2015-03-27
8點輸入, 16BIT, 電壓輸入,光偶隔離；
采用先進硬件濾波，16位精度，采樣頻率200Hz，采樣非常穩定、準確；總線隔離，可靠性高，抗干擾能力強。
概覽：
| 規格參數 |
訂貨號 |
| TrustPLC CTSC-200 EM231高精度模擬量輸入模塊，8點輸入, 16BIT, 電壓輸入,光偶隔離 | CTS7 231-0HF32 |
|

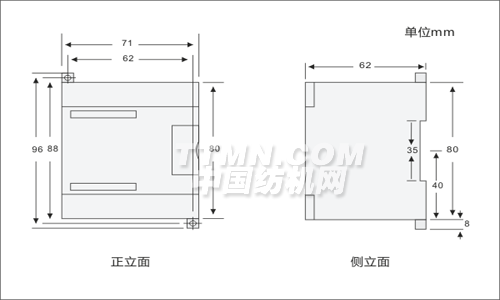

物理特性 |
|
|
尺寸(寬×高×深) |
71.2×80×62mm |
|
功耗 |
2.5 W |
| 電源損耗 | |
|
+5V DC消耗電流 |
44 mA |
| L+ | 31mA |
| L+線圈電壓范圍 | 20.4～28.8V DC |
| LED燈指示 | 24V 電源狀態，亮表示電源正常，滅表示電源故障 |
| 模擬量輸入特性 | |
| 輸入點數 | 8 |
| 隔離(現場與邏輯電路間) | 光耦隔離 |
| 輸入類型 | 差分輸入 |
| 量程范圍 | |
| 電壓輸入(單極性) | 0～10V, 0～5V |
| 電壓輸入(雙極性) | ±5V, ±2.5V |
| 數據字格式 | |
| 單極性，全量程 | 0～32000 |
| 雙極性，全量程 | -32000～32000 |
| 輸入分辨率 | |
|
電壓輸入(單極性) |
300μV (0～10V量程) 150μV (0～5V量程) |
|
電壓輸入(雙極性) |
300μV (±5V量程) 150μV (±2.5V量程) |
| 模數轉換時間 |
約500μs |
| 八通道轉換時間 |
5ms |
| 共模抑制 | 40dB，DC - 60Hz |
| 共模電壓 | 信號電壓+共模電壓(必須小于等于12V) |
| 輸入阻抗 | 不小于10MΩ |
| 最大輸入電壓 | 30V |
| 最大輸入電流 | 30mA |
| AD轉換器分辨率 | 16位 |
量程選擇與軟件配置
-
量程選擇開關位置
-
量程選擇
下表所示為如何用DIP開關設置EM231 8AI模塊的量程。開關1、2和3可選擇模擬量輸入范圍。所有的輸入設置成相同的模擬量輸入范圍。下表中，ON為接通，OFF為斷開。
需要特別注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。
-
軟件配置
安裝規格：對于EM231 8AI×16位模擬量輸入模塊，其讀數是在VW中，而不是AIW，模塊所處的相對位置不同，對應的地址也不同。地址計算公式如下：
x(VWx) = 槽位號 × 64 + 輸入通道號 × 2
槽位號對應模塊的安裝位置，緊靠CPU的第一個擴展模塊槽位號為0，第二個擴展模塊槽位號為1，依此類推。輸入通道共8路，從A至G，對應的編號為0至7。下面給出基于上面公式計算得到的地址速查表：
VWxx
通道 0
通道 1
通道 2
通道 3
通道 4
通道 5
通道 6
通道 7
槽位 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
注意: 由于CO-TRUST的TD2X文本顯示器和SIEMENS的TD200文本顯示面板所分配的地址固定為VW0，因而如果你的系統中需要同 時使用到TD2X或TD200和EM231 8AI模塊，則EM231 8AI模塊不能安裝在第一個位置(Slot 0)，否則將不能正常工作。

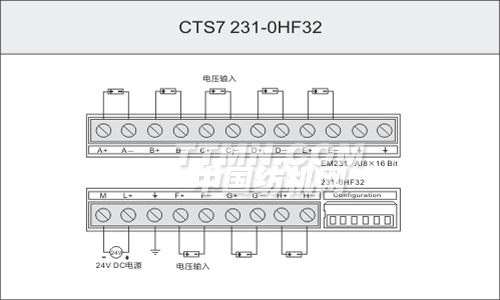

接線圖：
