EM231高速高精度模擬量輸入模塊
發布時間：2015-03-27

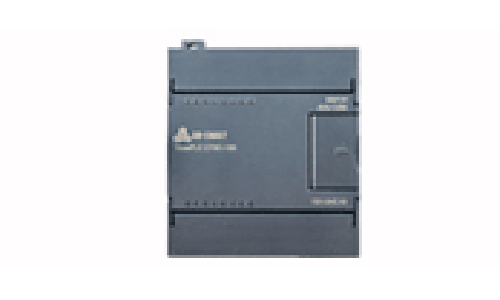

采用先進硬件濾波，16位精度，采樣頻率1000Hz，采樣穩定、準確；總線隔離，可靠性高，抗干擾能力強；可提供兩路10VDC精密的傳感器電源。

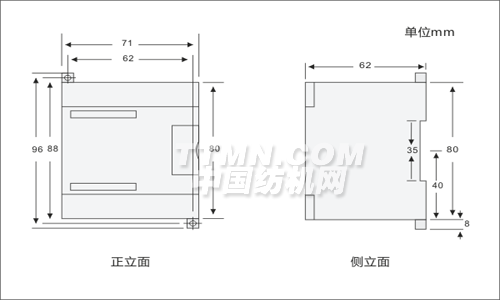

概覽：
| 規格參數 | 訂貨號 |
| TrustPLC CTSC-200 EM231高速高精度模擬量輸入模塊，2路電壓輸入, 16BIT，集成兩路10V DC輸出 | CTS7 231-7HB32 |
| 物理特性 | |
| 尺寸(寬×高×深) | 71.2×80×62 mm |
| 功耗 | 3.5W |
| 電流損耗 | |
| +5V DC消耗電流 | 40 mA |
| L+ | 35 mA |
| L+線圈電壓范圍 | 20.4～28.8V DC |
| LED燈指示 | 24V 電源狀態，亮表示電源正常，滅表示電源故障 |
| 電源部分 | |
| 輸出電壓 | 10V DC |
| 額定輸出電流 | 10mA |
| 輸出短路保護 | 是 |
| 模擬量輸入特性 | |
| 輸入點數 | 2 |
| 隔離(現場與邏輯電路間) | 有 |
| 輸入類型 | 差分輸入 |
| 量程 | ±10V, ±5V |
| 最大輸入電壓 | 30V |
| 最大輸入電流 | 25 mA |
| 極性反接保護 | 有 |
| 允許的差分電壓 | |
| UCM電壓 | 3V |
| 輸入地與電源地之間的最大差分電壓 | 75V DC |
| 電流輸入 | 0～20 mA |
| 測量原理 | 連續接近 |
| 每通道轉換時間 | 小于1ms |
| 兩通道最大轉換時間 | 小于2ms |
| 精度 | 15位+符號位 |
| 共模抑制比 | 大于85dB，DC - 60Hz |
| 電壓測量誤差(極限值) | 小于0.1% |
| 線性誤差 (整個量程) | ± 0.025 % |
| AD轉換器分辨率 | 16位 |
●量程選擇
下表所示為如何用DIP開關設置EM 231-7HB模塊的量程。開關1、2和3可選擇模擬量輸入范圍。所有的輸入設置成相同的模擬量輸入范圍。下表中，ON為接通，OFF為斷開。
需要特別注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。
| SW1 | SW2 | SW3 | 滿量程輸入 | 分辨率 |
| OFF | OFF | ON | ± 10 V | 312.5uV |
| ON | OFF | ± 5 V |
156.25uV |
濾波特性選擇表
下表所示為如何用DIP開關設置EM 231-7HB模塊的濾波功能，模塊出廠默認SW6為OFF
| 開關 | 設置特性 | 階躍相應時間 |
| SW6 | OFF：加濾波 | OFF：2 mS |
| ON：不加濾波 | ON：1 mS |
輸入數據格式
