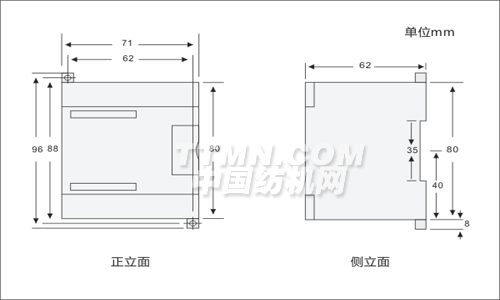

隔離型，4路熱電偶輸入模塊，16位精度;

采用先進硬件濾波，16位精度，溫度測量準確穩定；智能化的斷線檢

概覽：

開關組態與軟件配置

• DIP開關配置

EM231熱電偶模塊提供一個方便的，隔離的接口，用于七種熱電偶類型：J，K，E，N，S，T，和R型，它也允許連接微小的模擬量信號(±80mV范圍)，所有連到模塊上的熱電偶必須是相同類型，且最好使用帶屏蔽的熱電偶傳感器。

熱電偶模塊需要用戶通過DIP開關進行選擇的有：熱電偶的類型、斷線檢查、測量單位、冷端補償和開路故障方向，用戶可以很方便地通過位于模塊下部(如下圖所示)的組態DIP開關進行以上選擇。

對于EM231 4TC模塊，SW1～SW3用于選擇熱電偶類型，SW4沒有使用(要求設置到OFF的位置)，SW5用于選擇斷線檢測方向，SW6用于選擇是否進行斷線檢測，SW7用于選擇測量單位，SW8用于選擇是否進行冷端補償。

對于EM231 8TC模塊，SW1～SW3用于選擇熱電偶類型，SW4用于選擇斷線檢測方向，SW5用于選擇測量單位，SW6用于選擇是否進行冷端補償。而是否進行斷線檢測則固定設置為是，無需用戶設置。

為了使DIP開關設置起作用，用戶需要給PLC和/或用戶的電源斷電再通電。

熱電偶類型選擇配置表：

熱電偶類型	SW1	SW2	SW3
J (缺省)	0	0	0
K	0	0	1
T	0	1	0
E	0	1	1
R	1	0	0
S	1	0	1
N	1	1	0
+/- 80mV	1	1	1

 其它特性選擇：

• 軟件配置

對于EM231 8AI×TC熱電偶輸入模塊，其讀數是在VM中，而不是AIW，模塊所處的相對位置不同，對應的地址也不同。地址計算公式如下

                   x(VWx) = 槽位號 × 64 + 輸入通道號 × 2
槽位號對應模塊的安裝位置，緊靠CPU的第一個擴展模塊槽位號為0，第二個擴展模塊槽位號為1，依此類推。輸入通道共8路，從A至G，對應的編號為0至7。

下面給出基于上面公式計算得到的地址速查表：



VWxx	通道 0	通道 1	通道 2	通道 3	通道 4	通道 5	通道 6	通道 7
槽位 0	VW0	VW2	VW4	VW6	VW8	VW10	VW12	VW14
槽位 1	VW64	VW66	VW68	VW70	VW72	VW74	VW76	VW78
槽位 2	VW128	VW130	VW132	VW134	VW136	VW138	VW140	VW142
槽位 3	VW192	VW194	VW196	VW198	VW200	VW202	VW204	VW206
槽位 4	VW256	VW258	VW260	VW262	VW264	VW266	VW268	VW270
槽位 5	VW320	VW322	VW324	VW326	VW328	VW330	VW332	VW334
槽位 6	VW384	VW386	VW388	VW390	VW392	VW394	VW396	VW398



注意: 由于CO-TRUST的TD2X文本顯示器和SIEMENS的TD200文本顯示面板所分配的地址固定為VW0，因而如果你的系統中需要同 時使用到TD2X或TD200和EM231 8TC模塊，則EM231 8TC模塊不能安裝在第一個位置(Slot 0)，否則將不能正常工作。

熱電偶測量范圍

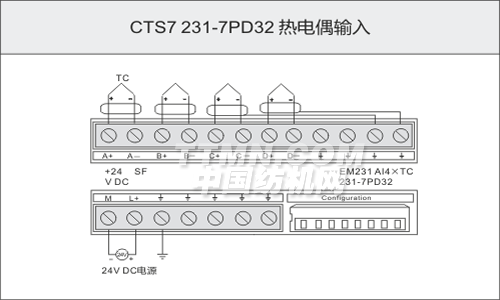

接線圖：
