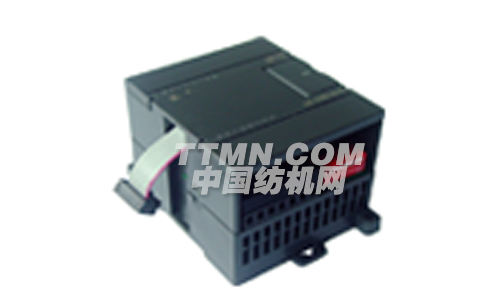

EM231溫度采集模塊
發布時間:2015-03-27
8PT100/8NTC,光電隔離,16位精度。
采用先進硬件濾波,16位精度,溫度測量準確穩定;智能化的斷線檢測功能,系統控制安全性高;電源、總線、通道間全隔離,可靠性
概覽:
訂貨數據:
|
規格參數 |
訂貨號 |
|
TrustPLC CTSC-200 EM231-7ND溫度采集模塊,2點NTC或PT100,2點電壓或電流輸入,隔離型16位精度 |
CTS7 231-7ND32 |
| TrustPLC CTSC-200 EM231 -7NF8PT100/8NTC溫度采集模塊,光電隔離,16位精度。 | CTS7 231-7NF32 |
主要特性
- 總線、電源、通道間全隔離,可靠性高,抗干擾能力強
- 16位采樣精度,采用硬件濾波技術,測量值更加準確穩定
- 供電電源有反接保護和浪涌吸收功能,適用于惡劣的工業環境
使用規范
- 信號線應采用屏蔽線,屏蔽線需單端接地
- 在系統有良好接地的情況下模塊的接地端應接到地線上,否則不接地
|
規格項目 |
CTS7 231-7ND32 |
|
| 功耗 |
0.8W |
|
|
電源損耗 |
||
|
+5VDC消耗電源 |
0.12W | |
| L+ | 37mA | |
| L+線圈電壓范圍 | 20.4-28.8VDC | |
| LED指示燈 |
電源指示良好ON=24VDC供電正常,OFF=無24VDC供電 SN:ON=模塊故障,閃爍=輸入信號錯誤,OFF=無錯 |
|
| 輸入類型 | 模塊參考接地熱電阻 | |
| 熱電阻輸入范圍 |
熱電阻類型(任選一種): Pt-100 (3850PPm,3920PPm,3850.55PPm,3916PPm,3902PPm) NTC(R25=10K B=3950, 25=10K B=3435) |
|
| 電壓輸入 | -5V----5V,-10V---10V,0V---5V,0V---10V | |
| 電流輸入 | 0---20mA | |
| 輸入點數 |
2PT100/2NTC和2AI |
|
| 隔離特性 | ||
| 現場至邏輯 | 500VAC | |
| 現場至24VDC | 500VAC | |
| 24V到邏輯 | 500VAC | |
| 共模輸入范圍(輸入通道至輸入通道) |
0 |
|
| 共模抑制 | >120dB@120VAC | |
| 輸入分辨率 | ||
| 溫度 | 0.1℃/0.1℉ | |
| 電壓 | 15位+符號位 | |
| 測量原理 | Sigma-Delta | |
| 模塊更新時間(所有通道) | 425ms | |
| 到傳感器的導線長度 | 最大100米 | |
| 導線回路電阻 | 20Ω | |
| 噪聲抑制 | 85db@50Hz/60Hz/400Hz | |
| 數據字格式 | 電壓:-32000至+32000 | |
| 輸入阻抗 | >10MΩ | |
| 最大輸入電壓 | 30VDC(檢測),5VDC(源) | |
| 分辨率 | 15位+符號位 | |
| 輸入濾波衰減 | -3db@21KHz | |
| 基本誤差 | 0.05%Fs(電阻) | |
| 重復性 | 0.1%Fs | |
配置設定
輸入類型
SW1
SW2
SW3
SW4
SW5
100 pt0.003850(Default)
0
0
0
-
-
100Ω pt0.003920
0
0
1
-
-
100Ω pt0.00385055
0
1
0
-
-
100Ω pt0.003916
0
1
1
-
-
100Ω pt0.003902
1
0
0
-
-
NTC R25=10K, B=3950
1
0
1
-
-
NTC R25=10K, B=3435
1
1
0
-
-
備用
1
1
1
-
-
0-5V
-
-
-
0
0
0-20MA
-
-
-
0
0
0-10V
-
-
-
0
1
-10V-10V
-
-
-
1
0
-5V-5V
-
-
-
1
1
SW6
標定方向
SW7
測量單位
SW8
接線方式
0
正標定(+3276.7度)
0
攝氏度(℃)
0
3線
1
負標定(-3276.8度)
1
華氏度(℉)
1
2線或4線
性能參數
|
規格項目 |
CTS7 231-7NF32 |
|
尺寸(W x H x D),mm |
120.5 x 80 x 62 |
|
功耗 |
1.8W |
|
電源損耗 |
|
|
+5VDC消耗電源 |
60mA |
|
L+ |
32.5mA |
|
L+線圈電壓范圍 |
20.4-28.8VDC |
|
LED指示燈 |
|
|
+24VDC電源指示 |
亮:模塊供電正常;滅:模塊無電源,所有通道測得集數據均變為32766 |
|
SF狀態指示燈 |
滅:各通道均正常;閃爍:有通道斷線或超量程,對應通道數據為+32767或-32768(斷線時由SW4標定方向撥碼開關確定) |
|
輸入類型 |
Pt100:α=3850PPm/3920PPM/3850.55PPM/3916PPM/3902PM NTC:R25=10k/B=3950或R25=10k/B=3435 |
|
溫度測量范圍 |
Pt100:-50℃~800℃ NTC(R25=10k/B=3950):-40~120℃ NTC(R25=10k/B=3435):-40~150℃ |
|
輸入點數 |
8PT100/8NTC |
|
隔離特性 |
|
|
現場至邏輯 |
500VAC |
|
現場至24VDC |
500VAC |
|
24V到邏輯 |
500VAC |
|
噪聲抑制 |
85dB@50/400 Hz |
|
共模抑制 |
120dB@120VAC |
|
分辨率 |
0.1 ℃ / 0.1 ℉ |
|
測量精度 |
±0.3℃ |
|
測量原理 |
SIGMA-DELTA |
|
電纜長度,最大 |
100 m |
|
電纜環路電阻,最大 |
20Ω |
|
更新時間 |
825 ms |
|
斷線檢測 |
Pt100檢測3條導線(NTC檢測2條導線),檢測時間最長3分鐘 |
配置設定
|
輸入類型 |
SW1 |
SW2 |
SW3 |
|
100Ω Pt 0.003850(Default) |
0 |
0 |
0 |
|
100Ω Pt 0.003920 |
0 |
0 |
1 |
|
100Ω Pt 0.00385055 |
0 |
1 |
0 |
|
100Ω Pt 0.003916 |
0 |
1 |
1 |
|
100Ω Pt 0.00302 |
1 |
0 |
0 |
|
NTC R25=10K B=3950 |
1 |
0 |
1 |
|
NTC R25=10K B=3435 |
1 |
1 |
0 |
|
禁用 |
1 |
1 |
1 |
|
SW4 |
標定方向 |
SW5 |
測量單位 |
SW6 |
備用 |
|
0 |
正標定 (+3276.7度) |
0 |
攝氏度 (℃) |
0 |
無影響 |
|
1 |
負標定(-3276.8度) |
1 |
華氏度 (℉ |
1 |
無影響 |
軟件配置
對于EM231 8AI×16位模擬量輸入模塊,其讀數是在VW中,而不是AIW,模塊所處的相對位置不同,對應的地址也不同。地址計算公式如下:
x(VWx) =槽位號 × 64 + 輸入通道號 × 2
槽位號對應模塊的安裝位置,緊靠CPU的第一個擴展模塊槽位號為0,第二個擴展模塊槽位號為1,依此類推。輸入通道共8路,從A至G,對應的編號為0至7。
下面給出基于上面公式計算得到的地址速查表:
|
VWxx |
通道 0 |
通道 1 |
通道 2 |
通道 3 |
通道 4 |
通道 5 |
通道 6 |
通道 7 |
|
槽位 0 |
VW0 |
VW2 |
VW4 |
VW6 |
VW8 |
VW10 |
VW12 |
VW14 |
|
槽位 1 |
VW64 |
VW66 |
VW68 |
VW70 |
VW72 |
VW74 |
VW76 |
VW78 |
|
槽位 2 |
VW128 |
VW130 |
VW132 |
VW134 |
VW136 |
VW138 |
VW140 |
VW142 |
|
槽位 3 |
VW192 |
VW194 |
VW196 |
VW198 |
VW200 |
VW202 |
VW204 |
VW206 |
|
槽位 4 |
VW256 |
VW258 |
VW260 |
VW262 |
VW264 |
VW266 |
VW268 |
VW270 |
|
槽位 5 |
VW320 |
VW322 |
VW324 |
VW326 |
VW328 |
VW330 |
VW332 |
VW334 |
|
槽位 6 |
VW384 |
VW386 |
VW388 |
VW390 |
VW392 |
VW394 |
VW396 |
VW398 |
注意: 由于CO-TRUST的TD2X文本顯示器和SIEMENS的TD200文本顯示面板所分配的地址固定為VW0,因而如果你的系統中需要同 時使用到TD2X或TD200和EM231 8AI模塊,則EM231 8AI模塊不能安裝在第一個位置(Slot 0),否則將不能正常工作。

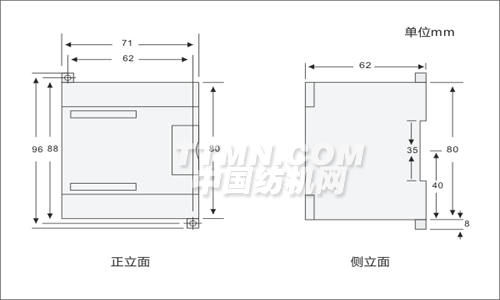

安裝規格:

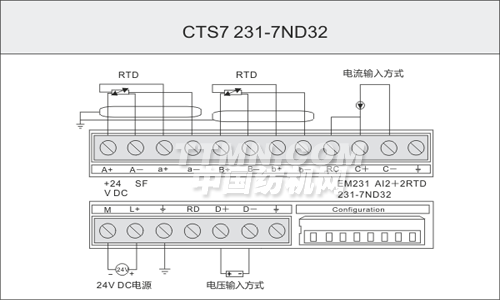

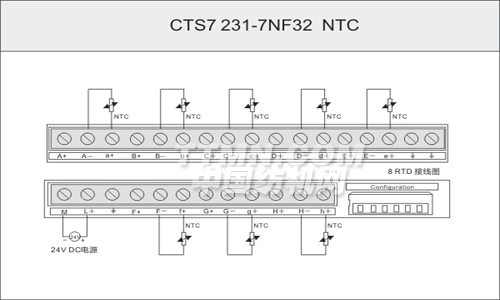

接線圖:
