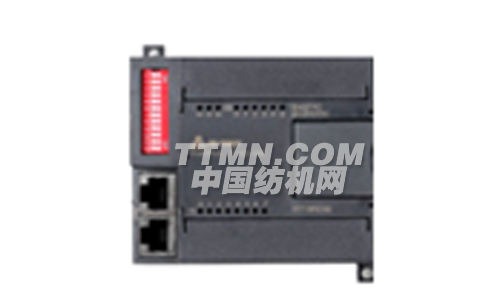

EM277C，CAN從站模塊
發布時間：2015-03-27
CANopen 從站接口模塊，光電隔離，自帶兩個RJ45 CANopen通訊口，與CAN主站系統組成分布式控制系統;可擴展7個CTSC 200模塊，自帶8DI/6DO 晶體管輸出;自帶12PIN撥碼開關，提供站地址選擇、波
概覽：
|
規格參數 |
訂貨號 |
|
TrustPLC CTSC-200 EM277C CANopen從站模塊，24VDC電源，8DI×24VDC，6DO×24VDC，可擴展7個模塊 |
CTS7 277-0AC32 |
|
數字量輸入 |
||
|
常規 |
24 VDC輸入 |
|
|
類型 |
漏型/源型（IEC 類型1 源點） |
|
|
額定電壓 |
典型地，4毫安時為24 VDC |
|
|
允許的最大連續電壓 |
30 VDC |
|
|
電涌電壓 |
35 VDC持續0.5 s |
|
|
邏輯1（最小） |
在2.5mA時為14 VDC |
|
|
邏輯0（最大） |
在1mA時為5VDC |
|
|
輸入延遲 |
6.4 ms（最小6.3 ms）） |
|
|
兩線制接近開關（Bero） 允許的泄漏電流（最大值） |
1毫安 |
|
|
隔離（現場到邏輯電路） 光學（電流的） 隔離群組 |
是 500 VAC，1分鐘 參見接線圖 |
|
|
同時接通輸入點數 |
8（全部為55°C） |
|
|
電纜長度（最大） |
屏蔽 |
500米標準輸入 |
|
未屏蔽 |
300米標準輸入 |
|
|
數字量輸出 |
|
|
常規 |
+24VDC晶體管輸出 |
|
類型 |
固態-MOSFET(源型) |
|
額定電壓 |
24 VDC |
|
電壓范圍 |
20.4~28.8 VDC |
|
邏輯0（最大） |
最大0.1 VDC(10K歐姆電阻負載) |
|
邏輯1（最小） |
最小20 VDC |
|
輸出電流 |
|
|
信號“1”（最大） |
0.75A |
|
輸出組數 |
1 |
|
每組輸出點數 |
6 |
|
同為ON的輸出點數 |
6 |
|
每組最大電流 |
4.5A |
|
燈載 |
5W |
|
接觸電阻 |
0.3歐姆，最大0.6歐姆 |
|
每點漏電流 |
最大10微安 |
|
浪涌電流(最大) , , |
8A，100毫秒 |
|
隔離 |
光耦隔離，500 VAC，持續時間1分鐘以內 |
|
每組間隔離 |
是 |
|
輸出延時 |
|
|
關-開 |
最大15微秒 |
|
開-關 |
最大130微秒 |
|
兩個輸出并聯 |
是，僅輸出同組時 |
|
電纜長度（最大值） |
|
|
屏蔽 |
500米（標準輸出） |
|
非屏蔽 |
150米（標準輸出） |
CAN通訊口引腳分配
|
連接器 |
插針號 |
信號描述 |
|
RJ45 （EM277C） |
1 |
CAN_H |
|
2 |
CAN_L |
|
|
3 |
|
|
|
4 |
|
|
|
5 |
|
|
|
6 |
|
|
|
7 |
|
|
|
8 |
|
|
|
屏蔽層 |
屏蔽地 |
|
撥碼號 |
使用方法 |
|||||||
|
節點地址DIP1-DIP7 |
二進制數表示，1為低位，7為高位。 （注：0是全局地址，使用時禁止設為0地址） |
|||||||
|
波特率 DIP8-DIP10 |
二進制數表示，DIP8為低位，DIP10為高位 |
|||||||
|
撥碼 |
100 |
010 |
110 |
001 |
101 |
011 |
111 |
|
|
波特率（kbit/s） |
20 |
50 |
125 |
250 |
500 |
800 |
1000 |
|
|
最大長度 |
2500 |
1000 |
500 |
250 |
100 |
50 |
25 |
|
|
終端電阻DIP11 |
設備處在網絡端頭處需要撥到“ON”的位置，其他撥到“OFF”的位置 |
|||||||
|
保留 DIP12 |
---- |
|||||||

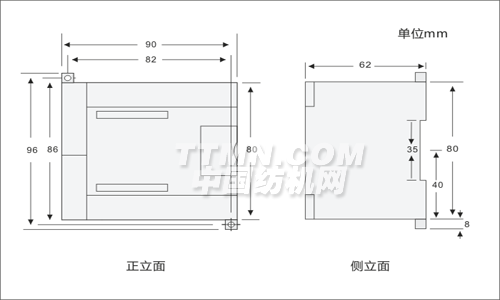

尺寸圖：

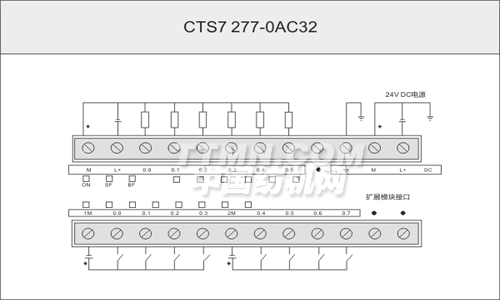

接線圖：
