工業以太網模塊,CP6451-1MPI,1*PLC
發布時間：2015-03-27
CP6451-1MPI，TCP/IP TO MPI，1*PLC，支持遠程編程和數據監控，24VDC電源；
支持合信技術CTSC-100/CTSC-200系列PLC連接；提供讀/寫功能選擇，可選擇監視和控制PLC地址數據。使用CP6451-xMPI
概覽：
訂貨數據
|
規格參數 |
訂貨號 |
|
CP6451-1MPI，TCP/IP TO MPI，1*PLC，支持遠程編程和數據監控，24VDC電源 |
CTSE 645-1AA10 |
功能特性：
|
規格 |
描述 |
|
|
物理特性 |
||
|
尺寸 (W * H * D)mm |
45.2×96×47 |
|
|
電源特性 |
||
|
輸入電壓范圍 |
20.4到28.8 VDC（有防反接保護） |
|
|
短時掉電允許時間 |
常規在24 VDC下為10毫秒 |
|
|
RS485端口提供+5V電源 |
電流：500mA / 電壓：+5V （提供終端電阻的工作電源） |
|
|
通信功能 |
||
|
TCP/IP連接數量 |
可連接1個TCP/IP客戶端 |
|
|
物理端口 |
RJ45端口 |
DSub連接器孔型（RS485端口） |
|
通信協議 |
TCP/IP協議 |
MPI主站協議 |
|
波特率 |
10Mbps/100Mbps自適應 |
9.6kbps/19.2kbps/187.5kbps |
|
電纜長度 |
屏蔽雙絞線介質（STP），每段最大長度100m |
帶有隔離中繼器：波特率為187.5kbps時1000米，9.6kbps時1200米。 不帶隔離中繼器：50米 |
|
最大站點數 |
不限 |
1 |
|
隔離 |
隔離 |
隔離 |
|
安全特性 |
||
|
用戶配置參數掉電保存 |
保存的參數有：設備名稱，IP地址，端口，子網掩碼，網關地址，RS485口的MPI地址，波特率，最高站地址和地址間隔刷新系數。 |
|
|
復位 |
復位按鈕的出廠默認參數： |
|
|
設備名稱：CP6451-xMPI |
IP地址：192.168.1.200 |
|
|
端口：20000 |
子網掩碼：255.255.0.0 |
|
|
網關地址：192.168.1.1 |
RS485口的MPI地址：0 |
|
|
波特率：9.6kbps |
最高站地址：31 |
|
|
地址間隔刷新系數：10 |
|
|
|
軟件特性 |
||
|
iNet軟件 |
Magicworks iNet V1.00(包括V1.00) |
|
|
OPC Server軟件 |
MagicWorks OPC Server V1.14以上（包括V1.14） |
|
|
編程軟件（支持使用網關模塊對PLC編程的版本） |
MagicWorks PLC V1.74以上（包括V1.74） |
|
相關下載：
3、網關產品使用手冊。
4、iNet軟件
安裝規格：
外形結構

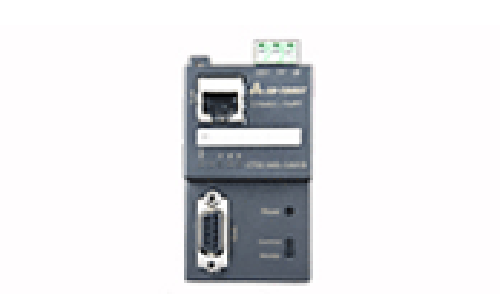

圖1 網關產品外觀結構圖
復位開關
復位開關：針孔式，長按1s待紅色SF燈不再快閃后松開，用戶配置參數.
權限控制開關
圖2 權限控制開關
LED顯示
要求RJ45水晶頭采用自帶LED顯示（有數據傳輸時LED會閃爍）的類型，前面板上LED指示燈規格如下：
表1 LED指示燈
|
LED指示燈 |
顏色 |
含義 |
|
PWR |
綠色，持續點亮 |
顯示+24V外部電源已連接 |
|
LNK |
綠色，持續點亮 |
模塊已連接上服務器 |
|
RX |
綠色，閃爍 |
RS485口正在接收字節 |
|
TX |
綠色，閃爍 |
RS485口正在發送字節 |
|
SF |
紅色，持續點亮 |
IP地址沖突 |
|
快閃 |
當前正在進行復位操作 |
電源接線規格
24V外部電源輸入接線端子引腳定義：
圖3 電源接線端子
表2 24V外部電源輸入接線端子引腳定義
|
引腳 |
描述 |
|
1 |
L+(DC24V) |
|
2 |
M(0V) |
|
3 |
PE(接地) |
