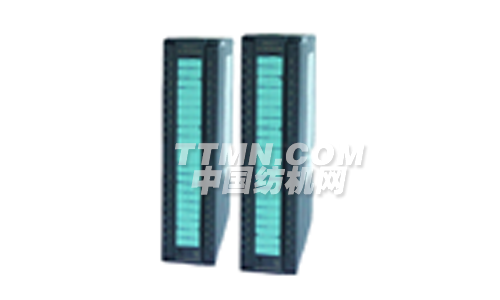

EM323分布式I/O模塊
發布時間：2015-03-28
CTS7 323-1BL00： 16點數字量輸入16點數字量輸出模塊，光電隔離，40針前連接器，晶體管輸出型。
概覽：
訂貨數據：
技術參數：
|
規格項目 |
CTS7 323-1BL00 |
|||
|
常規 |
尺寸 |
40×125×120mm |
||
|
所需連接器 |
40針 |
|||
|
額定電壓L+ |
+24VDC |
|||
|
最大持續允許電壓 |
28.8VDC |
|||
|
輸入 |
||||
|
邏輯1信號（最小） |
12.8～30V |
|||
|
邏輯0信號（最大） |
-30V～12V |
|||
|
輸入組數 |
2 |
|||
|
每組輸入點數 |
8 |
|||
|
同時為ON的輸入點數 |
16 |
|||
|
隔離 |
通道與現場總線 |
是 |
||
|
每組通道 |
是 |
|||
|
每組隔離點數 |
8 |
|||
|
最長輸入延時 |
26ms |
|||
|
隔離電壓 |
500VDC |
|||
|
輸入電流 |
7.04mA |
|||
|
中斷 |
無 |
|||
|
診斷功能 |
無 |
|||
|
狀態顯示 |
每通道有LED |
|||
|
最長電纜長度 |
屏蔽 |
1000m |
||
|
非屏蔽 |
600m |
|||
|
輸出 |
||||
|
輸出點數 |
16 |
|||
|
輸出類型 |
固態-MOSFET |
|||
|
電壓信號“1” |
最小L+±0.8V |
|||
|
輸出電流 |
允許最大電流 |
0.5A |
||
|
輸出組數 |
2 |
|||
|
每組輸出點數 |
8 |
|||
|
同時為ON的輸出點數 |
16 |
|||
|
每組最大電流 |
4A |
|||
|
燈載 |
5W |
|||
|
接觸電阻 |
- |
|||
|
浪涌電流（最大） |
- |
|||
|
短路保護 |
電子 |
|||
|
隔離 |
通道與背板總線 |
有 |
||
|
每組通道 |
有 |
|||
|
線圈和觸點之間 |
1500VAC，持續1分鐘 |
|||
|
L+電流 |
36.1mA/空載 |
|||
|
輸出的開關頻率 |
開關延時 |
開→關 |
130us |
|
|
關→開 |
360us |
|||
|
機械開關次數（空載） |
- |
|||
|
觸點壽命 |
- |
|||
|
阻性負載（最大） |
100HZ |
|||
|
感性負載（最大） |
0.5HZ |
|||
|
燈負載（最大） |
10HZ |
|||
|
診斷 |
中斷 |
無 |
||
|
診斷功能 |
無 |
|||
|
狀態顯示 |
每通道有LED |
|||
|
電纜長度 |
非屏蔽 |
600m |
||
|
屏蔽 |
1000m |
|||
|
電流消耗 |
從背板總線（+5VDC） |
最大80mA |
||
|
從L+/L1（無負載） |
最大120mA |
|||
接線圖：
