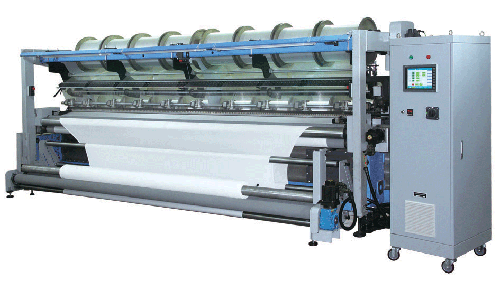

E2518系列經編機

1、機器用途
　　主要用于生產游泳衣和運動服上的彈性織物，同時也生產內衣和功能性服裝，另外還用于汽車車頂襯里和涂層底布等的生產。

2 、主要結構特征
　　該機主要由機架、成圈機構、送經機構、牽拉卷取機構、編花橫移機構、主傳動及電氣控制和一些必要的安全裝置等部分組成。

2.2 成圈機構
　　成圈機構由能單個安裝槽針的針床，針芯床，沉降片床和2把梳櫛組成，這些成圈件均由曲軸連桿機構傳動。

2.3 編花裝置
　　編花元件采用具有高速曲線的盤形凸輪控制梳櫛橫移，有利編織過程的穩定和盡可能具有高的編織速度。主軸與編花輪的傳動比為24:1，凸輪轉一圈為24個橫列。編花輪芯具有零位銷結構，方便更換不同的編花凸輪，而不需再調整移針時間。

2.4 送經機構
　　采用電子送經裝置。

2.5 牽拉卷取機構
　　采用電子卷取機構，卷取機構采取了摩擦式恒速機構，最大卷布直徑Φ762mm。

2.6 傳動機構
　　機器由主電機通過三角皮帶輪驅動主軸，由主軸驅動曲軸連桿機構；編花機構；送經機構；牽拉卷取機構。主電機采用變頻調速。

2.7 電氣控制
　　采用伺服調節主電機的轉速；采用床身油箱的油自動循環并能加熱、冷卻的三位
溫控恒溫控制系統；設有主軸轉速和送經量電子顯示、油溫顯示和紗線張力自停等裝置。

2.8 安全裝置
　　主傳動部分傳動鏈、編花傳動部分傳動鏈、編花鏈輪或凸輪、牽拉卷取機構傳動鏈及送經傳動傳動鏈等均應有防護罩殼。電氣設備的安全保護應按國家標準GB/T5226.1─1996《工業機械電器設備第一部分：通用技術條件》中的相關規定執行。
