紡織纖維細度測定
纖維細度是指纖維的粗細程度。細度是纖維重要的形態尺寸和質量指標之一。纖維細度與紡紗工藝及成紗質量關系密切，而且直接影響織物風格。
一．纖維細度指標及其換算
1.直接指標：直接用纖維的幾何形態指標表示直徑（d）、投影寬度、截面積、截面周長、比表面積等。其中直徑通常用于表示羊毛或圓形截面纖維的細度。
2.間接指標：用纖維長度與質量之間的關系間接表示
（1）線密度：特克斯（Ntex）、分特（Ndtex）
特克斯：在公定回潮率下，1000米長的纖維所具有的質量克數。
分特：在公定回潮率下，10000米長的纖維所具有的質量克數。
Ntex=GK/L×1000
Ndtex=GK/L×10000
（2）旦數（ND）：在公定回潮率下，9000米長的纖維所具有的質量克數。
ND=GK/L×9000
（3）公制支數Nm：在公定回潮率下，單位質量（mg或g）的纖維所具有的長度（mm或m）。
Nm=L/GK
（4）馬克隆值（M）：作為無量綱，是由馬克隆氣流儀上測定出來，反映棉纖維細度與成熟度的綜合指標。分為3級，即A、B、C級。其中B級為標準級。分級方法見P126。
各指標之間的換算
Ntex×Nm=1000
Nm×ND=9000
ND=9Ntex
d=35.68=11.3=11.9=1129
（d為纖維直徑μm，ｒ為纖維密度g/cm3）
二．紡織纖維細度的測定方法
1、直接測定法：顯微鏡法、纖維投影測量法、激光細度測試法、微機圖像自動測量法等
2、間接測定法：中段切斷稱重法、氣流法、振動法等
三．顯微鏡法測定纖維細度
1、試驗儀器：生物顯微鏡、目鏡測微尺、物鏡測微尺
2、試驗原理：將纖維切成短片斷，制片后經顯微鏡
3.試驗步驟：
取樣、制片
校準目鏡測微尺每小格的刻度大小
X=10n1/n2
X為目鏡測微尺每小格的長度（μm）；n1為物鏡測微尺在重合區間內的刻度數；n2為目鏡測微尺在同一重合區間內的刻度數。
測定纖維直徑：用目鏡測微尺逐根測量纖維直徑刻度數，求其平均值，再乘以目鏡測微尺每小格的長度（μm），即得纖維平均直徑。計算可得變異系數。
四．氣流法測定棉纖維細度
1、 試驗儀器：Y145型氣流儀、電子秤
2、 試驗原理：在一定容積的容器內放置一定重量的纖維，當有一定壓力差的空氣流過容器時，空氣的流量與纖維比表面積的平方成反比，從而間接測定纖維的細度。

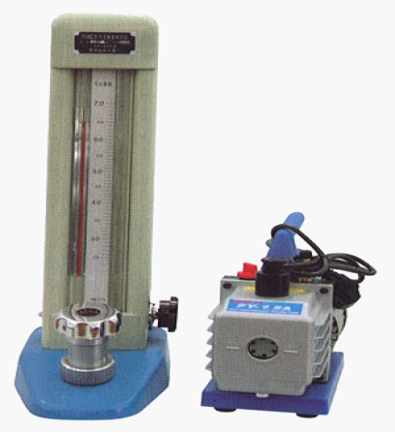

五．氣流儀構造
六．中段切斷稱重法
1.試驗儀器、用具
Y171中段切取器、1/10000感量電子秤、限制器絨板、黑絨板、一號夾子、梳片等
2.試驗原理
將適量的纖維經手扯整理和限制器絨板上整理，成一端整齊、纖維伸直平行的纖維束，用中段切取器切取中斷（10mm或20mm視纖維長度而定），稱出中段重量，計數中段纖維根數，代入纖維細度公式計算出細度指標。

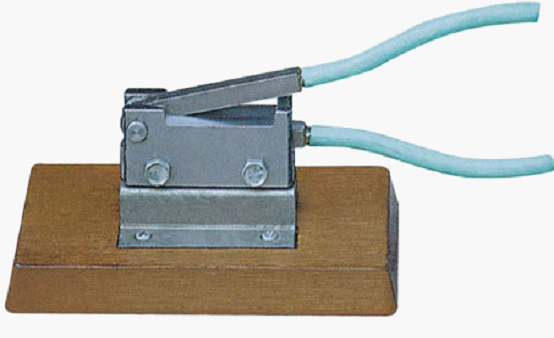

中段切取器：
3、試驗方法步驟（以棉為例）
（１） 取樣：約1500~2000根纖維，據W=L*n/Nm估重約10mg
（２） 手扯整理
（３）在限制器絨板上整理
（４） 梳理：分兩步顛倒梳理，梳去短纖維和游離纖維，保證切取中段每根纖維均為相同長度
（５） 在中段切取器上切取中段10mm
（６）將中段纖維置于標準溫濕度條件下平衡處理1小時
（７） 稱出中段纖維重量GK
（８） 點數中段纖維根數n
<Nm=10*n/GK
Ntex=GK/（10*n）×1000
七．各種測定方法適用范圍
顯微鏡法常用于羊毛細度和截面為圓形纖維的縱向投影直徑的測量
氣流法常用于間接測量棉纖維、毛纖維及化學纖維的細度
中段法可用于測定各種纖維的細度，但對于有卷曲的纖維需消除卷曲后才能準確測定，一般多用于棉纖維或無卷曲的化纖長絲。
八．微機圖像法
利用計算機圖像處理技術，將纖維縱向或截面的光學圖像轉化為數字圖像來自動測量和分析纖維的細度及分布
儀器構造：
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
