可節省蒸汽用量,縮短加熱時間,同時還可省去污水處理前的降溫工序。具體工作原理見如圖1。
2.1.2工作過程
印染生產過程中排放的廢水(包含染色、印花殘液和漂洗廢水)首先進入能源介質選擇過濾系統。通過條件選擇,無效的能源介質進入污水排放管道直接排放入污水處理池;有效的能源介質則通過雙層過濾裝置過濾后,進入能源介質收集水箱保溫儲存,再由水泵提壓后進入熱能回收主機系統。污水經熱能回收主機處理后進入污水排放管道,同時將獲得熱能的高溫凈水輸送至回收熱水箱保溫儲存,并根據生產需要供應到相應的生產環節。
2.2系統組成
本項目的熱能回收系統主要由4個分系統組成,分別為主機控制系統、能源介質選擇過濾系統、能源介質儲存輸送系統及電氣控制系統。
2.2.1主機控制系統
.jpg)

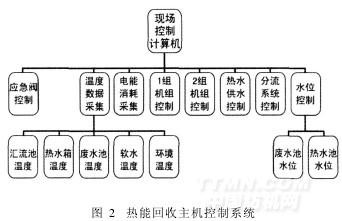

該分系統的功能是監控熱能的回收與處理。系統設置的單板機通過對溫度、流量和水位等參數的同步控制,優化回收過程,使回收效能達到最高(見圖2)。
