這些壓紗花梳形成的花紋具有立體效應。第17，18和19把梳櫛為地梳櫛，它們形成底布。一般第17把梳櫛由E型鏈塊控制作編鏈，第18和第19把梳櫛作襯緯(E型鏈塊或者SU裝置控制)。后面的12把梳櫛分成2條橫移線，由SU裝置控制作襯緯運動，形成平坦的花紋。地梳PB18和PB19如果用SU裝置控制，注意它的杠桿比不是1：1，而是2：1，因為地梳一般都是滿穿，紗線根數多，因此推動力要大，所以對應地梳的SU上的杠桿與其它花梳不同，采用2：1杠桿比。
.jpg)
4.3 花型設計
帶壓紗板花型設計與普通的襯緯多梳織物設計有所不同，下面分別說明。
1. 花紋的描繪 花紋的大小由產品用途決定。描繪時應該與實際產品的大小相同，花紋圖案設計結束后，應該按一個完全組織的的要求，對花紋四周進行修正。然后用色彩顯示出紗線的走向。同一集聚線內采用同一顏色描繪，這樣能分清同一集聚內的導紗針是否相撞。當相同顏色重疊時，說明導紗針相撞，這時應該采取修改措施避免色彩重疊。另外，前面壓紗花梳用深顏色畫出墊紗軌跡，后面襯緯花梳用淡顏色描繪。

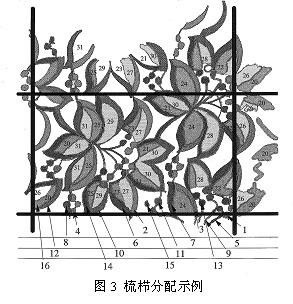

2. 梳櫛分配 相鄰導紗梳之間最少有2針距的距離，同一條橫移線內梳櫛可以肩并肩地排列，根據同一原則來分配。如表1所示，采用這種奇數或者偶數梳櫛在機器同一側的分配方法，梳櫛在機器上的安排更加清楚。在使用壓紗板的經編機上，梳櫛橫移較小的梳櫛一般放置在前面或者后面，因為在花梳之間放置地梳櫛圖3為花梳分配實例。
.jpg)

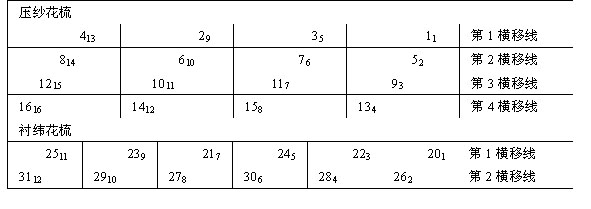

表1
.jpg)
