6.2 機器結構原理


6.2.1 MRE29/24多梳經編機


如圖1所示，MRE29/24 多梳經編機共有29把梳櫛，其中地梳前面放置了24把梳櫛，這24把梳櫛既作針背墊紗又作針前墊紗。2把梳櫛配置在24把花梳之后，用于生產特殊的地組織。然后再是兩把集聚成一條橫移線的用于形成花色底布的GB27、GB28。最后一把是彈性梳櫛。前6條橫移線可以成圈編織，所有梳櫛都由機器右側的SU電子橫移機構控制。梳櫛只作橫移，不作擺動。MRE29/24采用復合針、沉降片、脫圈板等。成圈機件由在封閉油箱內的凸輪機構傳動。

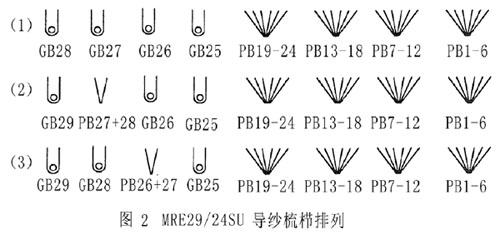

MRE29/24型多梳經編機的梳櫛配置及其橫移情況如圖2所示。PB1到PB24最大針背累計橫移為47針，GB25和GB26最大針背橫移為3針，GB27和GB28最大針背橫移為23針，GB29和GB30最大針背橫移為7針。注意GB25-GB30采用0，4，8……編號。該機地梳使用SU裝置與花梳不同，針前由小花盤控制。針背墊紗由兩個偏心輪組成，一個為1針，一個為2針，所以第25把和第26把針背橫移最大為3針。由于該機全部采用SU裝置控制，后面三條橫移線梳櫛配置是變化的，所以出現GB30。GB25-GB30，它的鏈塊編號為0，4，8……。因為它們杠桿長度為其它花梳的一半。

6.2.2 MRE32/24SU 多梳經編機


如圖3所示，MRE32/24 多梳經編機共有32把梳櫛，其中地梳前面放置了24把梳櫛，這24把梳櫛既作針背墊紗又作針前墊紗。3把梳櫛配置在24把花梳之后，用于生產特殊的地組織。然后再是兩把集聚的兩條橫移線的用于形成花色底布的GB28、GB29，GB30和GB31。最后一把是彈性梳櫛。前6條橫移線可以成圈編織，所有梳櫛都由機器右側的SU 電子橫移機構控制。梳櫛只作橫移，不作擺動。同樣MRE32/24采用復合針、沉降片、脫圈板等。成圈機件由在封閉油箱內的凸輪機構傳動。
