2. 建筑用經(jīng)編增強混凝土復(fù)合材料
將上述經(jīng)編織物與混凝土基質(zhì)、石灰、鋼筋等按照一定層次進行澆鑄即可以制得建筑用經(jīng)編增強混凝土復(fù)合材料。經(jīng)編增強混凝土的壓縮載荷由混凝土吸收，而拉伸載荷則由經(jīng)編結(jié)構(gòu)中的纖維吸收，在經(jīng)編增強混凝土受到拉伸載荷時，韌性和延伸性也得到了增加。就體積而言，經(jīng)編增強結(jié)構(gòu)混凝土材料體積比鋼增強結(jié)構(gòu)材料要小，因此能夠適用于較薄的墻壁厚度。經(jīng)編增強混凝土復(fù)合材料是建筑行業(yè)中一個嶄新的應(yīng)用領(lǐng)域，有很大的發(fā)展?jié)摿Α?/p>
2.1 經(jīng)編增強混凝土復(fù)合材料中增強織物的原料和結(jié)構(gòu)
在經(jīng)編增強混凝土復(fù)合材料中，經(jīng)編增強結(jié)構(gòu)可以使用短纖維、高強長絲纖維、玻璃纖維等作為增強結(jié)構(gòu)的原料。使用較多的一般是玻璃纖維，而且是一種特殊的耐堿玻璃纖維（ AR玻璃纖維），這是因為普通的玻璃纖維在混凝土環(huán)境中很快就會被破壞。
當然也可以使用碳纖維來代替玻璃纖維。碳纖維的承載能力約為玻璃纖維的兩倍，但由于碳纖維的價格較高，為玻璃纖維的 3到4倍，因此就性價比而言，一般建議選用玻璃纖維。
高性能的玻璃纖維可以加工成各種形式的經(jīng)編增強結(jié)構(gòu)以滿足不同承載條件的要求，一般加工成網(wǎng)孔格柵狀。組織的類型對織物結(jié)構(gòu)的特性有很大的影響，紗線的縮率、增強紗連接處的強度，成圈紗的使用比例以及增強紗層的鋪層次序都可以在很大范圍內(nèi)變化。這將影響增強結(jié)構(gòu)的形成和松弛特性，從而影響織物的應(yīng)力 /應(yīng)變特性。在建筑物中，復(fù)合板材受到兩個軸向的壓力，所以，以雙軸向的增強織物來達到雙向增強的方式很符合這種目的。實際應(yīng)用中，雙軸向與多軸向結(jié)構(gòu)都有一定的使用。不管使用何種經(jīng)編結(jié)構(gòu)，纖維材料都是沿載荷方向取向。
2.2 經(jīng)編增強混凝土復(fù)合材料的性能測試方法
由于必須用于建筑行業(yè)，所以在使用之前必須對增強結(jié)構(gòu)的原料、混凝土復(fù)合材料做大量的試驗。
2.2.1 玻璃纖維長絲的性能測試
目前一般以國際標準 ISO 3341為基準來研究長絲的應(yīng)力/應(yīng)變行為，包括確定AR玻璃纖維長絲的性能以及測試 AR 玻璃纖維長絲的干強和濕強。

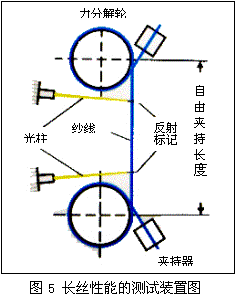

測試長絲性能的測試裝置如圖 5所示。利用光學(xué)方法記錄長絲的伸長變化來確定應(yīng)力，這里不能采用常規(guī)的機械法來做這樣的試驗，因為測試長度較短時可能會使測得的應(yīng)變值不準確，而且不能記錄每一個可能發(fā)生的斷裂。
.gif)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
