在賈卡技術中,用字母 H 表示賈卡導紗針不偏移,用字母 T 表示賈卡導紗針偏移。每個花紋單元是兩橫列,因此可用 H/H , H/T , T/H 或 T/T 來表示每個花紋循環的導紗針偏移情況。一般將一個花紋單元分成奇數橫列和偶數橫列,將在右邊墊紗的橫列規定為奇數橫列( A 橫列),在左邊墊紗的橫列規定為偶數橫列( B 橫列)。在畫壓紗型賈卡織物墊紗圖的時候,在每個橫列墊紗位置上其墊紗形式的表示與成圈相同,這樣可以與襯緯墊紗相區別。
RJPC 4F -NE 賈卡經編機的顯著特點是很大的生產可能性、速度快,并能迅速和方便地更換花型。兩個分離的賈卡梳櫛分別由兩個花盤控制。這樣可以有不同的橫移組合。
.jpg)
.jpg)

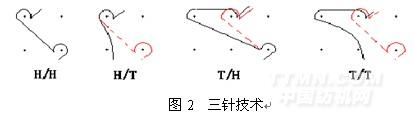

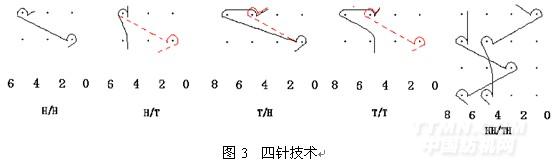

三針技術滿機號(圖 2 )和四針技術滿機號(圖 3 )是 RJPC 4F 經編機壓紗賈卡技術中最基本的技術,這兩種技術通過賈卡導紗針的偏移形成不同針距的墊紗,然后通過織針之間的偏移或不偏移進行結合,形成厚薄不一,并且具有明顯層次效應的織物。
RJPC 4F -NE 經編機還可以半機號配置,半機號為 E12 ,此時可以生產具有特殊效應的織物,如使用三針和四針技術組合時,可以形成立體毛圈效應的壓紗織物。
各種賈卡提花類型與花盤控制如表 2 所示。
表 2
|
賈卡技術 |
機號 |
JB1.1 |
JB1.2 |
RT |
備注 |
| 3 針技術 |
滿機號 |
Disk3 |
Disk3 |
1 |
形成四種層次 |
|
4 針技術 |
滿機號 |
Disk2 |
Disk2 |
1 |
形成五種層次 |
|
3 和 4 針技術 |
半機號 | Disk2 |
Disk3 |
0 |
形成五種層次,具有毛圈效應 |
|
3 針技術 |
半機號 |
Disk1 |
Disk4 |
2 |
形成六種層次 |
新型的賈卡工藝中每個提花單元(兩橫列)使用四個控制信號來控制賈卡梳的偏移,即 Piezo 賈卡系統中每個橫列使用兩個控制信息。第一個控制信息決定針背墊紗是否偏移,第二個控制信息決定針前墊紗是否偏移,也就是說意匠圖上一個顏色點需要 4 個控制信息,分別控制奇數橫列針背和針前墊紗的偏移,偶數橫列針背和針前墊紗的偏移。以前賈卡花型只控制針背墊紗的偏移,針前墊紗位置不變。為了能在新機器上生產早先的花型,在花型控制系統方面進行了兼容性設置。當調入機器盤花型數據時,計算機會問“針前墊紗有效么?”,當回答“是”時,將按 1 : 1 接受數據。回答“否”時,每一行數據之間加入 “H” ,花型數據存在花型控制電腦中,并按照新工藝進行數據傳輸。
由于每個控制信息都有偏移和不偏移兩種狀態,因此從理論上講,顏色點的總數為 16 種,即有 16 種墊紗可能性,可以互相組合。

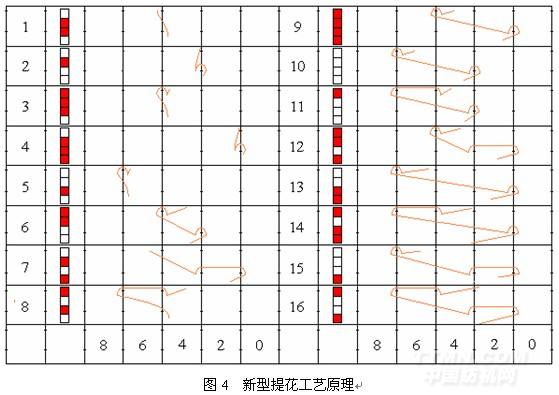

圖 4 為四針技術新工藝的 16 種可能形成的墊紗組織,其中紅色( H )代表賈卡導紗針不產生偏移,白色( T )代表賈卡導紗針產生偏移。由于 RJPC 4F 是壓紗型賈卡經編機,因此當奇數橫列控制信息為 TH 時(即賈卡導紗針在奇數橫列針背墊紗時偏移,針前墊紗時不偏移),偶數橫列控制信息為 HT 時(即賈卡導紗針在偶數橫列針背墊紗時不偏移,針前墊紗時偏移),將形成浮線。對于壓紗型織物,只要抵消了針前墊紗,紗線就形成浮線。因為壓紗紗線不能被地梳壓住,所以以浮線形式呈現在織物表面,新工藝正是利用了這個特點,形成新的墊紗效應。
.jpg)
