激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

摩擦色牢度參照AATCC 8—2005測定;耐水洗色牢度參照AATCC 61—2003(1A)測定。

染色用水為采用自行開發(fā)的染色廢水脫色處理系統(tǒng)制備的回用水,其過程主要包括抽濾、光電催化脫色、離心等。并以自來水染色試樣為參比,評價兩者的色差。

2　結(jié)果與討論

2.1　電解質(zhì)對與脫色率的影響

按1. 3脫色方法,分別加入2 g不同的電解質(zhì)進行光電催化反應(yīng),結(jié)果見圖2。

圖2　不同電解質(zhì)的影響

注:外加電壓10 V,活性炭50 g。

從圖2可見,NaCl為電解質(zhì)的效果最好,可大大縮短降解時間。因為在光電催化時,NaCl與電極發(fā)生反應(yīng),生成了次氯酸根,提高了催化效率;而其它鹽無法縮短反應(yīng)時間,反而在開始時還會降低反應(yīng)速率,究其原因,可能這些鹽是自由基的消除劑。

2.2　三維電極填充量對脫色率的影響

按1. 3脫色方法,加入不同質(zhì)量的負載摻雜1%La的TiO2活性炭進行光電催化降解,結(jié)果見圖3。

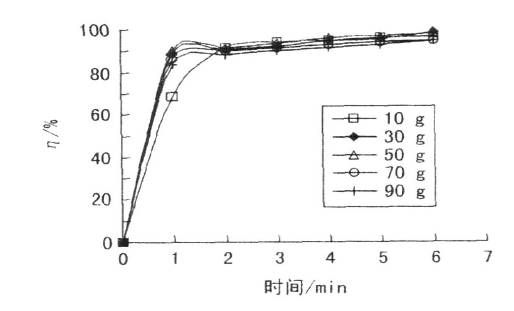

圖3　不同用量的負載TiO2活性炭的影響

注:NaCl2 g,外加電壓10 V。

從圖3可見,負載TiO2的活性炭電極填充量較少時,其光電催化效率比較低,主要是活性炭既可作為光催化劑,又可充當(dāng)?shù)谌龢O的角色。填充量少,降低了電催化降解的效果;而填充量過多時,使紫外光不能完全透射,光能的利用率降低,以50 g摻雜1% La的負載TiO2活性碳降解效率最理想。
