清梳聯流程中的管道通常被分為輸棉管道和除塵管道兩種，其中除塵管道又被分為吸落棉管道和回風管道兩種。在清梳聯流程中一般提供與之配套的“異型管道”，即除圓彎頭和圓直管以外的所有管道，通常包括過渡管、方接圓、方接方、方直管、方彎頭、圓三通、方三通、捆圈、支架、導流板、清梳聯喂棉箱用回風道、清梳聯喂棉箱用配棉道等，與“異型管道”相配套的標準件(如螺栓、螺母、墊圈等)也一并提供。對于圓彎頭和圓直管，僅提供型號和用量，由用戶廠自行購買原料并制作。如果用戶需要提供圓彎頭和圓直管，在簽訂清梳聯合機供貨合同時應特別注明。為方便用戶制作并滿足要求，下面就圓彎頭和圓直管的制作要求分別論述。
一、對圓彎頭的要求
圓彎頭是圓形管道改變方向時所必需的，制作圓彎頭時有以下幾點要求。
1.圓彎頭的曲率半徑
在清花、清梳聯流程中，無論是輸棉管道還是除塵管道，都要求其局部阻力要小，以節省能源。彎頭局部阻力的大小與它的曲率半徑有關，圓形彎頭適當加大曲率半徑可以減少氣流的沖擊和旋轉，減少局部阻力。但曲率半徑過大，會使空間位置過大，使安裝不方便。圓形彎頭的曲率半徑一般要求為管道直徑的1.5倍左右，且盡量減少90°彎頭的使用。
2.圓彎頭的材料
清花、清梳聯流程中的輸棉管道和除塵管道要求用鍍鋅鋼板制作。鍍鋅鋼板的厚度與管道的直徑和所承受的壓力有關，推薦按表4?16制作。表4?16彎頭直徑與鍍鋅鋼板厚度推薦表
彎頭直徑(mm) 鍍鋅鋼板厚度(mm)
150?280 0.5
300?560 0.75
600?1000 1.0
3.圓彎頭的分節情況
圓彎頭一般由兩塊邊節和數塊中間節構成，邊節的角度一般為中間節的一半，中間節的數量與彎頭的角度有關，推薦按表4?17制作。
.jpg)

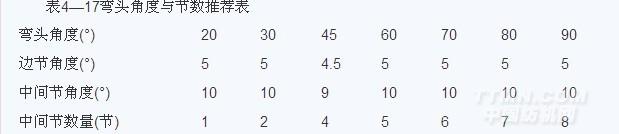

表4?17彎頭角度與節數推薦表
4.圓彎頭的咬口形式
建議單節采用平咬口，節與節之間采用單立咬口(圖4?16)。無論是單節還是節與節之間都要求咬口內部光滑無毛刺不勾掛纖維，密封好不漏氣。下面以直徑為300mm、角度為90°的圓彎頭為例作進一步說明。
由圖4?16可以看出，該彎頭的曲率半徑為450mm，是彎頭直徑的1.5倍；中間節單節角度為10°，共8節；邊節單節角度為5°，共2節。為便于與其他管道連接，通常在邊節的兩端增加50mm左右的直管邊；單節采用平
咬口，節與節之間采用單立咬口。
二、對圓直管的要求
圓直管是清花、清梳聯流程中用量最大的管道之一，制作圓直管時有以下幾點要求。
1.圓直管的材料清花、清梳聯流程中的輸棉管道和除塵管道要求用鍍鋅鋼板制作。鍍鋅鋼板的厚度與管道的直徑和所承受的壓力有關，推薦按表4?18制作。鋼板長和寬的大小，建議選用2000mm×1000mm。
表4?18圓直管直徑與鍍鋅鋼板厚度推薦表
圓直管直徑(mm) 鍍鋅鋼板厚度(mm)
150?200 0.5
220?500 0.75
520?1000 1.0
