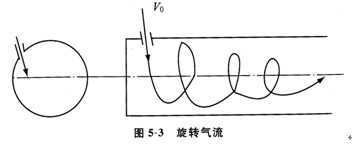

在圓形管道內形成渦流的方法有兩種：一是在高壓氣體作用下，氣流沿切線方向射入管道內，形成螺旋氣流，一邊繞軸心旋轉，一邊向出口推進(噴氣紡紗)；第二種方法是用低真空抽引管道中的氣流，使管道內形成真空，氣流從管道的進風口以切線方向進入，形成旋轉氣流(渦流紡紗)，如圖5—3所示。這種旋轉氣流的流動性質近似螺旋線，是一個旋轉渦流場，有切向速度、軸向速度和徑向速度。
它的徑向速度、軸向速度比切向速度小得多(見第四章噴氣紡紗中的分析)。切向速度的大小，表示氣流承載纖維運動的能力以及對承載纖維形成的離心效應。
在圓管內，渦流場的氣流流動，除邊界(管壁)形成很薄一層附面層(氣流壓力和速度符合附面層分布規律)外，基本上近似固體渦流旋轉，徑向壓力差為：
式中：ρ為空氣密度；r為渦流半徑；ω為渦流旋轉角速度；P1為渦流邊界壓力；Pr為距中心半徑為r處的氣流壓力；r1為邊界層距渦流中心距離；rr為距離中心為r處的半徑；V為渦流的旋轉切向速度；V1為渦流場邊界氣流速度；Vr為距中心半徑為r處的氣流速度。
對于穩定渦流場，管內真空度不變，P1、V1是一定的常量。渦流中心：r＝0，Vr＝0，因此
可以看出，渦流中心處的壓力比渦流邊界(接近管壁)處低而形成真空，如圖5—4所示。
：
