精梳機雖有多種機型，但其工作原理基本相同，即都是周期性地梳理棉叢的兩端，梳理過的棉叢與分離羅拉倒入機內的棉網接合，再將棉網輸出機外。

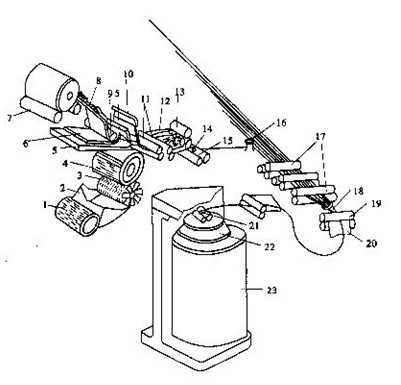

SXF1269A型精梳機的工藝過程如圖4-3-1。小卷放在一對承卷羅拉7上，隨承卷羅拉的回轉而退解棉層，經導卷板8喂入置于鉗板上的給棉羅拉9與給棉板6組成的鉗口之間。給棉羅拉周期性間歇回轉，每次將一定長度的棉層(給棉長度)送入上、下鉗板5組成的鉗口。鉗板作周期性的前后擺動，在后擺中途，鉗口閉合，有力地鉗持棉層，使鉗口外棉層呈懸垂狀態。此時，錫林4上的梳針面恰好轉至鉗口下方，針齒逐漸刺入棉層進行梳理，清除棉層中的部分短絨、結雜和疵點。隨著錫林針面轉向下方位置，嵌在針齒間的短絨，結雜、疵點等被高速回轉的毛刷3清除，經風斗2吸附在塵籠1的表面，或直接機由風機吸入塵室。錫林梳理結束后，隨著鉗板的前擺，須叢逐步靠近分離羅拉11鉗口。與此同時，上鉗板逐漸開啟，梳理好的須叢因本身彈性而向前挺直，分離羅拉倒轉，將前一周期的棉網倒入機內，.當鉗板鉗口外的須叢頭端到達分離鉗口后，與倒入機內的棉網相疊合而后由分離羅拉輸出。在張力牽伸的作用下，棉層挺直，頂梳10插入棉層，被分離鉗口抽出的纖維尾端從頂梳片針隙間拽過，纖維尾端粘附的部分短纖、結雜和疵點被阻留于頂梳針后邊，待下一周期錫林梳理時除去。當鉗板到達最前位置時，分離鉗口不再有新纖維進入，分離結合工作基本結束。之后，鉗板開始后退，鉗口逐漸閉合，準備進行下一個工作循環。由分離羅拉輸出的棉網，經過一個有導棉板12的松弛區后，通過一對輸出羅拉13，穿過設置在每眼一側并垂直向下的喇叭口14聚攏成條，由一對導向壓輥15輸出。各眼輸出的棉條分別繞過導條釘16轉向900，進入三上五下曲線牽伸裝置17。牽伸后，精梳條由一根輸送帶20托持，通過圈條集束器及一對檢測壓輥21圈放在條筒23中。
圖4-3-1 SXF1269A精梳機的工藝流
