綜框的結構和選用：

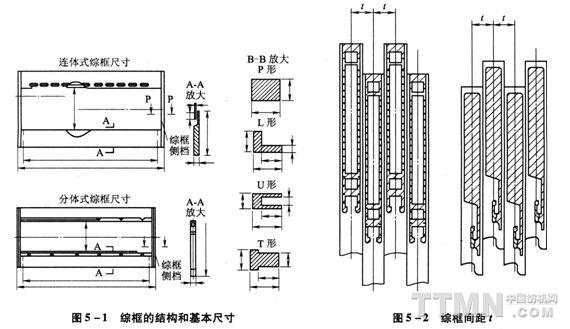

一、綜框的結構和基本尺寸(圖5—1、圖5—2)
(1)穿綜桿間的距離(綜框綜絲距)H由片綜綜耳間的距離決定。
(2)綜框的工作寬度E等于懸掛片綜的穿綜桿的工作長度。
(3)綜框的寬度L，由織機的結構決定，應由機器制造商和購買方共同商定。
二、綜框綜絲距的確定
根據片綜的規格、織機的轉速和織物的密度參照表5—3。

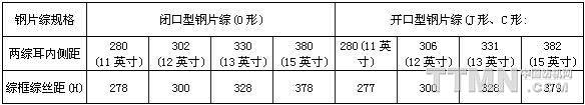

表5—3綜絲距的選用(mm)
注括號內的尺寸應避免使用，綜耳間的間距是英制尺寸轉換來的。
三、綜框驅動件的確定
(1)驅動件的類型:根據織機的機型、織機的開口形式由織機制造商決定。

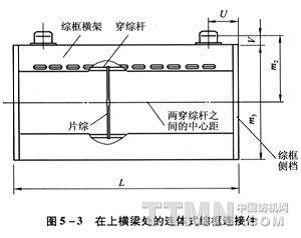

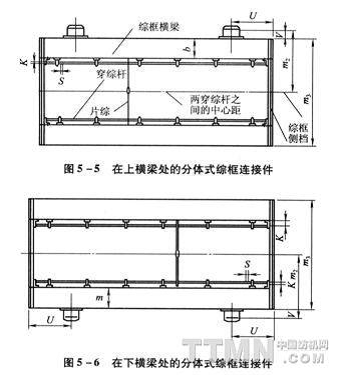

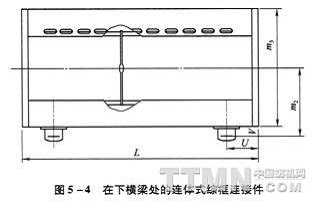

(2)驅動件的位置:根據織機的機型、織機的開口形式，按連體式綜框和分體式綜框固定在橫梁或側檔上，位置尺寸參照(圖5—3—圖5—6)和(表5—4、表5—5)。

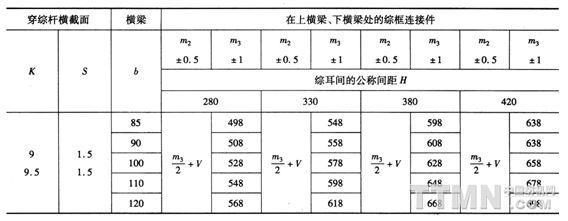

表5—4穿綜桿直接固定于橫梁，配開口式綜耳鋼片綜的連體式綜框(mm)
注V值和U值取決于綜框連接件的種類，由織機制造商確定。

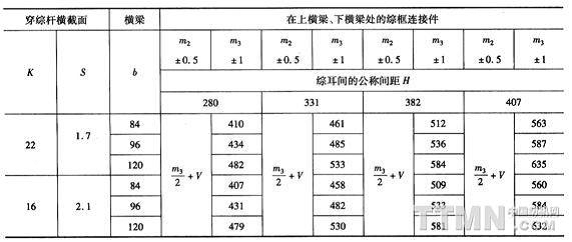

表5—5穿綜桿用托座固定于橫梁，配閉口式綜耳鋼片綜的分體式綜框(mm)
注1、V值和U值取決于綜框聯接件的各類，由織機制造商確定。
2、m3的數據是以穿綜桿到橫梁間距J=25mm計算，若J=20，則m3另行計算。
四、綜框導板的選用
(1)導向板的形式
固定式:綜框的導板用黏合劑固定在綜框的橫梁上。
活動式:綜框的導板不用黏合劑固定在綜框的橫梁上，可根據需要的尺寸調整并固定。

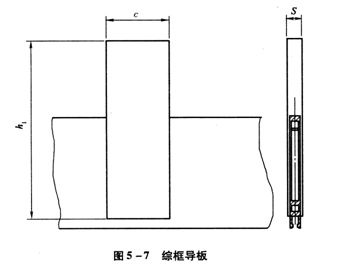

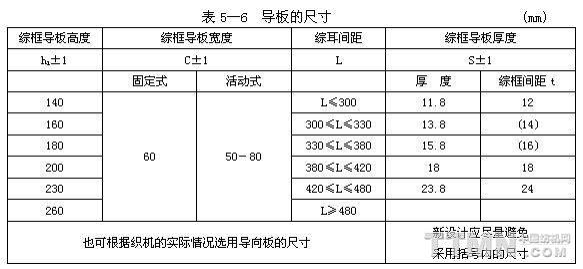

(2)導板的尺寸:如圖5—7和表5̵
