四、FA326 并條機的勻整原理

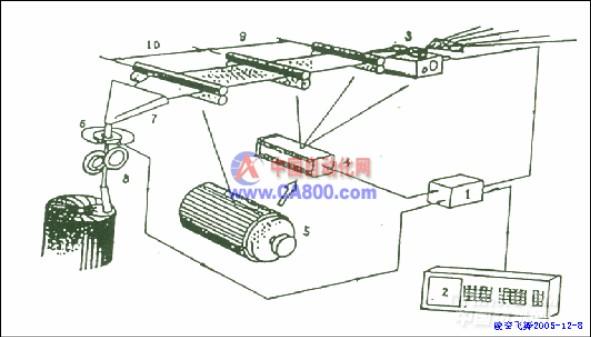

1、原理示意圖：
.jpg)
1——USG(BYD)輸入輸出模塊；
2——機載計算機；
3——凹凸羅拉檢測部件(T＆G檢測部件)；
4——伺服電機及差速箱；
5——主電機；
6——FP(AP)監測傳感器；
7——集束器；
8——緊壓羅拉(壓輥)；
9——預牽伸(后區牽伸)；
10——主牽伸(主區牽伸)；
2、勻整原理：
該自調勻整系統是開環控制系統，圖中喂人紗條的粗細由凹凸羅拉3檢測，紗條粗細的變化通過高精度的位移傳感器將位移變化量轉變為電信號，輸入模塊1，在計算機中與標準值(設定值)比較，然后計算出差值，并存儲下來，當被檢測的紗條到達變速點時，模塊1發出信號，使伺服電機5的轉速發生變化，從而改變二羅拉的轉速，進而改變主牽伸區10的牽伸倍數，修正喂入紗條的偏差，使輸出紗條達到均勻的目的。
該機勻整的范圍為土25%。
3 紗條勻整機理方程式：
設W1——輸出條實際重量
W2——輸出條理論重量(輸出定量)
Q1——實際總牽伸倍數
Q2——理論總牽伸倍數
△G——喂入實際總重量與理論總重量的差值
G0——喂入額定總重量
根據牽伸原理可列方程：
W1＝(G0十△G)／Q1
W2=G0／Q2
W1=W2 (勻整后的結果應該滿足此方程式)
得Q1＝Q2(1十△G／G0)
由上可以看出：
(1)、當△G>0時，即喂入實際總重量大于理論重量時，實際總牽伸倍數Q1大于理論總牽伸倍數Q2。
(2)、當△G<0時，即喂人實際總重量小于理論重量時，實際總牽伸倍數Q1小于理論總牽伸倍數Q2。
(3)、當△G=0時，即喂入實際總重量等于理論重量時，實際總牽伸倍數Q1等于理論總牽伸倍數Q2。
總之，牽伸倍數的增大與減小是通過凹凸羅拉檢測△G的大小，從而使伺服電機產生正反轉以達到改變二羅拉轉速來實現的。即通過改變主牽伸區的牽伸倍數來改變總牽伸倍數，最終達到勻整的目的，使W1=W2。如果，通過改變后區牽伸倍數來達到改變總牽伸倍數的目的，那么，這種變化將對紗條條干CV%值造成頻繁的波動，使條干不穩定，FA326型并條機的USG系統和BYD系統均有效地克服了這種可能性。
