4.主噴嘴

主噴嘴是氣流引緯的關鍵零件，它的性能直接影響著引緯效果。噴氣織機上，引緯工作主要是由主噴嘴、輔噴嘴及異形筘共同完成的。

主噴嘴的作用是：將進入主噴嘴的壓縮空氣，按工藝要求進行調制，加速并充分地作用于緯紗表面，使緯紗從靜止加速到引緯所需的飛行速度。將緯紗輸送到異形筘槽內并確定緯紗正確進入異形筘槽內的角度和位置。

噴氣織機主噴嘴數量根據織物決定，有單噴、雙噴、四噴、六噴、八噴。在織造單色織物時可設一個或兩個。用雙噴織造單色織物，可提高織物布面質量和織機速度，這是因為兩個主噴嘴輪流供緯，可相對降低緯紗在筒子上的退繞速度，降低緯紗斷頭率，減少緯紗條干不勻對織物的影響。

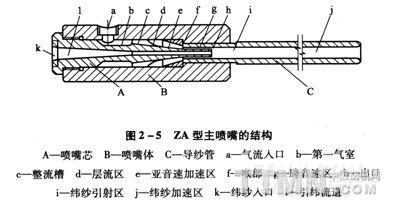

新型噴氣織機為了實現高速時的穩定引緯，加裝了輔助主噴嘴，輔助主噴嘴與主噴嘴構成串聯組合關系，可以縮短緯紗加速時間，從而為噴氣織機提高運行速度或拓寬筘幅創造了條件。2A型主噴嘴的結構見圖2—5。

噴氣織機主噴嘴由三部分組成，即噴嘴體B、噴嘴芯A、導紗管c。噴嘴內氣流通道則由氣流加速區、緯紗引射區和緯紗加速區組成。由儲緯器引來的緯紗從人口k進入引緯流道l。由主氣包來的高壓氣流從氣流入口a進入噴嘴。

5.輔助主噴嘴

用于配合主噴嘴用較低的氣壓對緯紗進行加速，可減少緯紗斷頭率，在寬幅或高速運行等緯紗張力較大的場合應用效果明顯。會增加織機氣耗量，在窄幅或中低速織布時不宜采用。

第一氣室b為環狀，氣流進入第一氣室時沿軸線方向及圓周方向流動，產生高速渦流。整流槽c為沿圓周分布的許多軸向條溝，第一氣室的高速渦流在流過溝槽時得到流動方向的調整，成為軸向氣流。

第二氣室d也是環狀，但氣流在第二氣室已成為軸向流動的高壓氣流。然后，氣流由錐狀收縮管e加速，達到接近音速的流速。喉部f是截面最小的環形縫隙流道，氣流通過喉部后，流速可達到當地音速。經過h處后，流速會快速下降。

導紗管c為變截面管流流道，一端插進噴嘴體，與喉部相連，另一端伸人大氣，并對準筘槽，噴嘴芯A的頭端成圓柱狀，伸進導紗管腔，與導紗管內壁形成圓環狀縫，氣流自出口h流出時，速度已接近音速以便能在緯紗引射區i內形成有力的引射區而將緯紗引人噴嘴內，高速氣流在較長的導紗管c內對緯紗進行充分作用使緯紗獲得足夠高的速度飛進梭口。

主噴嘴安裝時要特別注意，若安裝位置不合適將會嚴重影響緯紗的飛行狀態。主噴嘴應盡可能靠近布邊，同時其軸心線應對準異形筘槽的中心線為佳。
