激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

WRC-GS85采用強韌性高分子材料改性后，膠輥符合配方設計預期目的，在線速度達到400m/min實際應用中，適紡性良好，成條質量好而穩定。

3.4  長期紡紗效果

我們為了驗證WRC-GS85高速并條輥長期紡紗效果，分周期上車觀察，記錄了一個周期內成條質量變化，及若干周期中膠輥直徑大小變化的成條質量變化，結果分別見表4、表5。

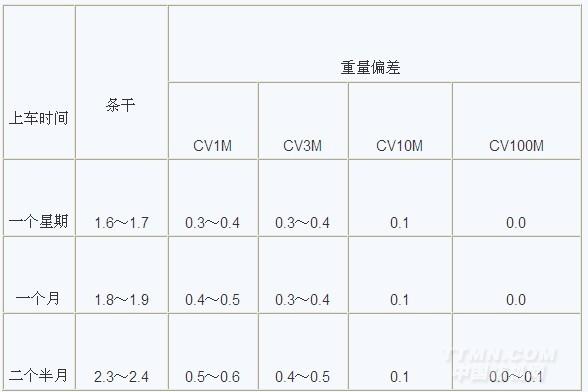

表4：WRC-GS85周期內測試數據


注：隨機電腦顯示屏動態測試數據。膠輥直徑：前Φ37、中、后Φ45，表面雙組份涂料處理。

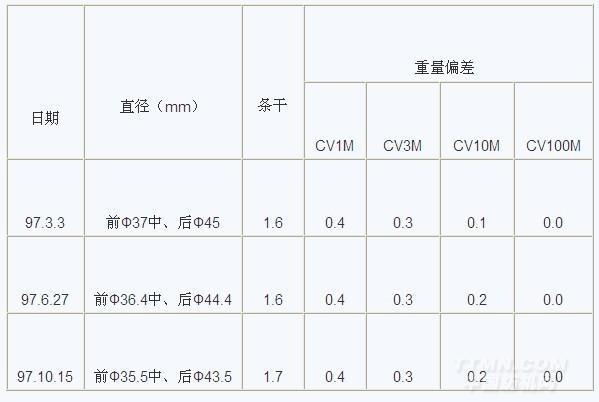

表5  WRC-GS85若干周期測試數據

注：隨機電腦顯示屏動態測試數據。分別上車一個星期后測試。

根據表3、表4、表5測試數據，和實際生產觀察，WRC-GS85膠輥在兩個多月使用周期內，基本無繞膠輥、推白花現象發生，抗靜電、吸收濕性較好，開冷車情況較為正常，特別在線速度400m/min以上的高速情況下，仍無繞膠輥、推白花現象，半制品質量、紡紗性能和品種適應性方面達到進口高速并條輥水平，在各周期內半制品質量無明顯變化，可*穩定。無錫慶豐發展有限公司經三年多來的應用實踐，目前3臺伏克高速并條機全部采用WRC-GS85替代隨機進口并條輥生產。

4.  應用實踐

4.1  膠輥制作

4.1.1  精磨

并條膠輥采用硫化包膠，精磨使用A802磨床，砂輪轉速1800～2000轉/分，砂輪為60粒大氣孔砂輪。操作要細心，精磨磨削量控制在0.10～0.20mm之內，采用錐型頂針磨礪4個往復，保證下機規格精度及質量。

4.1.2  膠輥表面處理

4.1.2.1  選擇雙組份涂料，采用筆涂，涂前精磨的膠輥表面保持清潔，第一遍涂料配比可適當稀一些，配比為1：4，盡量讓涂料滲透到膠輥表面里層去，間隔15分鐘復涂第2遍，配比為1：3.5，主要是讓膠輥表層結一定厚度的涂料薄膜，總之上好涂料的膠輥表面應具有：“光而不亮、爽而不繞、燥而不脫”的特點，放置潔凈處48小時后方可上車使用。

4.1.2.2  上好涂料的膠輥，最好上車前用金相砂紙，在磨床上輕砂拋光，手感光滑為止，可防止開冷車產生的卷繞現象。
