1.皮圈
膠圈是控制纖維運動的主要部件，要求丁腈材料結構均勻、表面光潔、圈形圓整、彈性好、耐磨、耐油、耐老化、吸放濕性能好、伸長小，膠圈的長、寬、厚及內徑需嚴格控制在規定的公差范圍內。
膠圈的內徑依據牽伸裝置及所紡纖維長度而定，內徑過大，上、下圈不能緊貼，且呈波浪形回轉，使條干惡化；內徑過小，膠圈脹緊，阻力大，回轉時產生抖動打頓而出竹節紗或出硬頭。皮圈內徑尺寸按需要而定，寬度與膠輥相同，充分發揮膠圈的彈性作用。膠圈的結構一般由三層粘合而成。外層是伸長層，因直接與纖維接觸，表面要求光潔，并具有一定的彈性和摩擦系數，以便有效地控制纖維運動；內層是壓縮層，因其直接與羅拉、銷子接觸，要求光潔、富有彈性、耐熱、耐磨；中層是增強層，利用棉或化纖作骨架，以提高膠圈的強度，減小伸長。膠圈通常要經酸處理、氯處理、紫外光照處理或真空輝光離子處理，要求表面滑爽且具有一定的抗靜電性能。膠圈要定期揩洗，但不能用水洗、酸洗或堿洗，以免破壞膠圈表面狀態。膠圈使用日久，彈性及表面性能會衰退，故一年左右需更換一次。
2.皮圈銷皮圈銷的作用是固定膠圈位置，把上、下膠圈引至前鉗口，并在膠圈銷處形成彈性鉗口。FA506型細紗機采用彈性擺動上銷和T形下銷，如圖7—2—3所示。下銷為6錠一根，固裝于下羅拉座上，在張力輥的彈簧作用下，與下部張力輥一起支撐下膠圈，使其呈緊張狀態。上銷為雙聯葉片狀，用于支撐上膠圈，其上端可繞小鐵輥中心靈活擺動，借助小鐵輥中心處片簧的作用給上銷施加一定的起始壓力，使上銷始終壓向下銷。上銷上裝有尼龍隔距塊，使上、下銷間保持一定的隔距，通常稱原始隔距。
3.集合器
集合器的作用在于收縮紗條的寬度，減少飛花和邊纖維的散失，減少繞皮輥、繞羅拉現象，使須條在較緊密狀態下加捻，使成紗緊密、光潔、毛羽少、強力高。

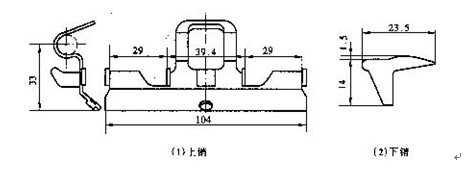

圖7—2—3 FA506型細紗機的銷子
常用集合器有多種型式，按外形有木魚形、梭子形、框形等；按安裝方式有

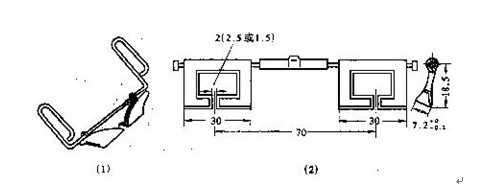

圖7—2—4 細紗機前區集合器
4.加壓機構
細紗機都采用搖架加壓。根據加壓方式的不同可分為彈簧搖架加壓和氣動搖架加壓。
（1）彈簧加壓搖架：
彈簧搖架加壓具有結構緊湊、輕巧、吸震作用好、機面負荷輕且加壓大等優點，在新型牽伸裝置中得到了廣泛的應用。但它的主要缺點是使用日久彈簧壓力有衰減現象，壓力穩定性變差。如圖7—2—5所示為TF18—115型搖架結構。

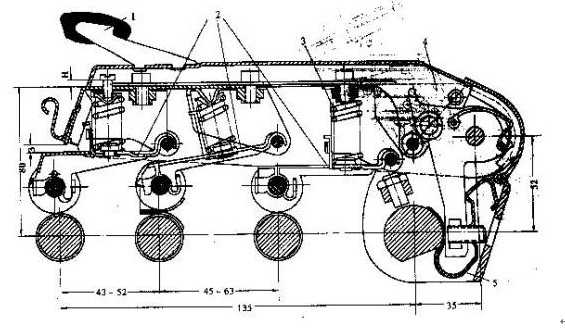

圖7—2—5 TF18—115型搖架
1-手柄 2-加壓桿 3-加壓彈簧 4-搖架體 5-搖架座
（2）氣動搖架加壓
氣動加壓以壓縮空氣為動力源，將壓力為(1.7～2.3)X105Pa(根據錠距不同而調節)的空氣輸送至車頭尾兩邊的氣囊中，氣囊膨脹頂住壓力板，再通過聯接杠桿的傳遞作用對羅拉進行加壓。如圖7—2—6所示。
氣動加壓保持了彈簧搖架加壓的優點，克服了彈簧加壓使用日久后彈簧疲勞衰退的缺點，壓力穩定充分，能適應重加壓工藝，調壓方便且可在機器運轉狀態中進行，壓力大小可無級調節，關車時可以半釋壓，使皮輥上只產生微壓力，防止皮輥上產生壓痕，又阻止了細紗捻度進入牽伸區及開關車時皮輥與羅拉鉗口中紗條位移，大大降低了再開車時的斷頭率，有助于提高成紗質量，且吸振能力強，能適應機器高速，結構簡單，無易損零件，采用機下分段組裝，維修管理方便。但氣動加壓需要一套氣源發生設備及相應的伺服機構。對供氣系統而言，氣囊的密封性能及其彈性、強度要求較高，壓力傳遞機構中采用了較多的杠桿，杠桿比值大，壓力傳遞誤差累積起來會影響加壓精度和錠差，從而抵消氣囊加壓的優點，因此，對杠桿傳遞機構的制造和安裝精度比彈簧搖架加壓更高。

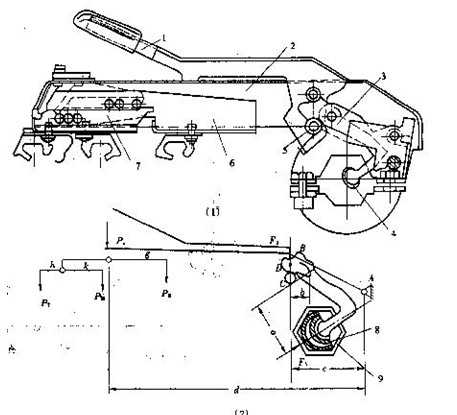

圖7—2—6 SYJQ1—160型氣動加壓搖架結構
5.斷頭吸棉裝置
它是利用風扇產生的吸力將斷頭后前
