診斷系統

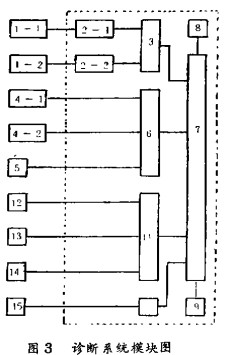

圖3是開發的診斷系統外形，圖4是系統的模塊圖。即1一I和1～2為噴水織機(雙噴咀織機)噴咀跟前的壓力傳感器，4—1和4—2為夾緯器上方接近開關，分別用連接器安裝(參見圖5)。由壓力傳感器輸出的信號，經過放大器2—1和2—2以及A／D轉換器3，輸入電腦7。由接近開關和同步傳感器5輸出的開關信號，經過中斷控制器，比其它中斷信號優先輸入電腦當響應中斷時讀取由角度控制器9表示的曲軸角度，同時輸入電腦。如果這些信號是1次引緯輸入的話，那末會按順序存儲入數據存儲器8里去的。當運轉傳感器1O感知噴水織機停臺，或已達到預先指定的引緯次數時，則各種信號采樣結束。此后，用屏幕對話方式通過鍵盤12來進行操作，存儲在數據存儲器里的全部數據由電腦運算出來，其結果經屏幕控制器14在屏幕上顯示或經輸入輸出器11由打印機13打印出來。下述為診斷系統的規格。
壓力傳感器，應變儀式小型壓力變換器，容量5okgf／c121。
夾緯器傳感器：線性接近開關，頻率響應為1OKHz。
同步傳感器：利用噴水織機探緯用的同步開關。
運轉傳感器：利用噴水織機主馬達的磁性開關。
放大器：直流放大器，電橋輸入電壓2．5V，放大倍數；110~2200倍，低通慮渡器500Hz。
A／D轉換器：8通道、12位，轉換時間2．5微秒中斷控制器ZS0CTC~斷，16通道。
屏幕控制器：單色圖象顯示，512×256點。
中央處理機：Z80A(4MHZ)
數據存儲器IlM動態RAM。
角度控制器：由Z80CTC控制時間中斷
輸入輸出：Z80PIO，
屏幕：12英時墨綠色顯示器
鍵盤：16鍵(非譯碼)
打印機：1O英對沖擊式點陣打印機
五、診斷系統戢據收橐和處理囊序

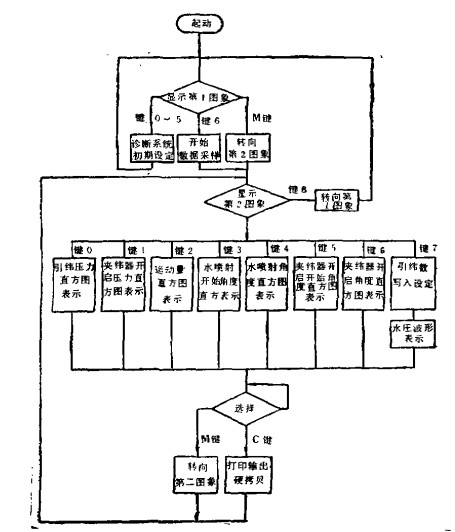

本系統基本程序框圖如圖4所示。首先當

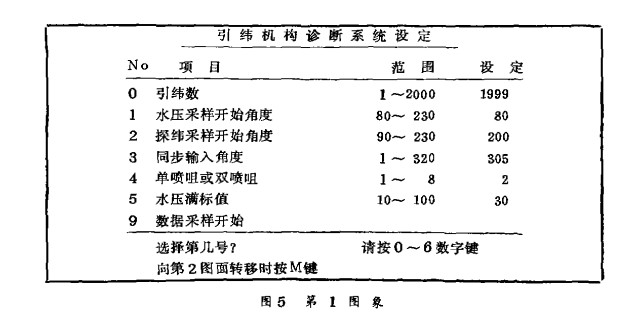

O引緯·在l~2000次引緯數的范圍內，設定測定分析用的引緯數。假如設定引緯數為
2000次時，則連續不斷地對噴水織機進行數據采樣，直到停機為止。停機以后，從停機的時刻開始，能倒數2000次來進行分析。
l：水壓信號采樣的開始角度。水壓信號采樣的開始角度，設定在曲軸角80~230℃范
圍內
2。(探緯)信號采樣的開始角度，這個項目作為將來的計劃，測定緯絲飛行狀態時，必要的探緯信號采樣的開始角，設定在曲軸角90~230℃范圍內。
3、同步輸入角度。由同步傳感器輸入的信號，其輸入角度在曲軸角l～32O℃范圍內
進行設定。
4單噴咀或雙噴咀。單噴咀織機輸入l，雙噴咀織機輸入2。假如輸入3～8，可
以作如下的數據分析。
7為雙噴咀織機使用系統。僅用于分析l號噴咀有關數據。
8為雙噴咀織機使用系統。僅用于分析2號噴咀有關數據。
3為雙噴咀兩緯換噴織機使用系統。僅用于分析l號噴咀一緯挾噴有關數據。
4為雙噴咀兩緯換噴織機使用系統。僅用于分析l號噴咀兩緯換噴有關數據。
5為雙噴咀兩緯換噴織機使用系統。僅用于分析2號噴咀一緯換噴有關數據。
6為雙噴咀兩緯換噴織機使用系統。僅用于分析2號噴咀兩緯換噴有關數據。
5：水壓滿標值。測定水壓時的滿標壓力，設定在10~100kg／cm范圍內。
