推梭與選緯機構
一、推梭機構

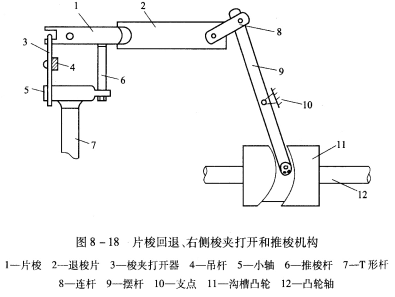

當梭子在織機右側被制停后，為了控制折入布邊緯紗頭的長度，將片梭回退到距布邊一定距離(1.2～1.5cm)，然后打開梭夾，梭夾夾持的緯紗頭，交給鉤邊機構的鉗紗器，并把片梭推入導槽，以便通過輸送鏈運回到織機左側。這三個動作，由片梭回退、梭夾打開和推梭機構來完成，機構的俯視圖如圖8—18所示。
固裝在接梭箱凸輪軸12上的溝槽凸輪11的轉速與主軸相同。擺桿9的下端有一轉子嵌入凸輪的溝槽內，擺桿9通過連桿8使退梭片2做往復運動，將已經靜止的片梭1推向布邊。當片梭被推至布邊處后，邊紗鉗夾住緯紗，此時片梭的鉗口應釋放緯紗，這由梭夾打開器3完成。梭夾打開器3的一端活套在小軸5上，由于吊桿4的上下運動，使梭夾打開器以小軸5為中心上下擺動。當它向下擺動時，梭夾打開器前端的尖嘴便插入梭夾，將緯紗釋放(圖8—19)。吊桿4的運動由一套共軛凸輪機構傳動。T形桿7也由共軛凸輪驅動做往復移動，當T形桿向機后方向移動時，推梭桿6將片梭推到導槽中，再由壓梭器將片梭壓擠到輸送鏈上，運回投梭側。
二、選緯機構
片梭織機可以配用多種型式的四色或六色選緯機構以及混緯機構。通常利用多臂開口機構、提花開口機構、專用的選緯紋板鏈裝置和計算機控制的電磁鐵來控制或驅動選緯及混緯動作。
(一)機械選緯機構

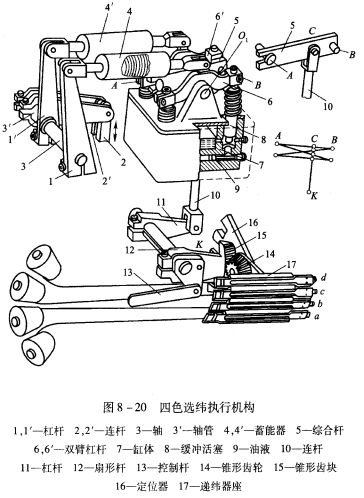

生產中四色選緯機構使用較多，圖8—20是四色選緯的執行機構，選緯動作由多臂機的最后兩頁綜框連桿驅動，選緯的信號裝置占用了多臂機信號裝置的一個部分，所使用的多臂機可以是計算機控制的、光電控制的或由紋板紙、探針、花筒機械控制的。
在選緯信號控制下，綜框連桿做往復運動，通過一系列的桿件推動，連桿2、2′做上、下移動，運動由軸3及軸管3′傳遞，使杠桿1、1′前后擺動。杠桿向前擺動
綜合桿的四個工作位置與遞緯器工作的對應關系為：
(1)A點、B點均在上方——遞緯器d進入工作狀態。
(2)A點在下方、B點在上方——遞緯器c進入工作狀態。
(3)A點在上方、B點在下方——遞緯器b進入工作狀態。
(4)A點、B點均在下方——遞緯器。進入工作狀態。
控制桿13與遞緯器座經傳動軸相互聯動，遞緯器座的四個工作位置對應著控制桿四個不同位置，遞緯器座和控制桿進入其中一個位置時，控制桿通過傳遞機構使穿有相應緯紗的一套緯紗制動器和張力調節裝置投入工作。
六色選緯機構是由多臂機的最末三片綜框杠桿進行控制的，它的工作原理與四色選緯機構基本相同。
(二)可編程選緯機構

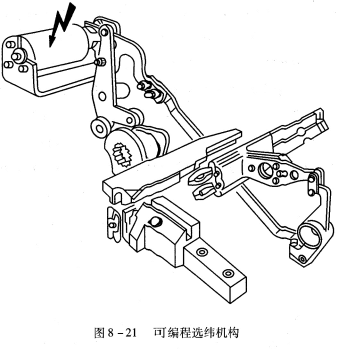

這種選緯機構中，以計算機控制的電磁選緯驅動裝置代替多臂機的綜框連桿，完成選緯動作，圖8—21是電磁控制的二色選緯機構，還有四色選緯機構。織物的色緯變化信號由計算機發出，由電磁運動控制遞緯器座的變換，因色緯循環變化方便，有利于織物品種的變換。
