織機緯紗張力測試系統組成

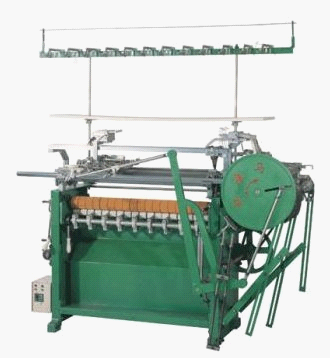

在織機運行過程中，由于開口、打緯的交替作用，緯紗張力呈現周期性波動，緯紗張力的大小直接影響著緯紗的斷頭率及織機其它性能，制約著生產率的提高。在新機對比測試、工藝分析中，為給織機上機參數的調整提供可靠的依據，需對緯紗張力準確測試。另外，我國紡機行業多是在消化吸收國外先進機型基礎上研制開發新織機，緯紗張力作為評價織機性能的一項指標，對其進行測試有利于生產廠家對織機進行性能對比，進一步改型提高，合理配置工藝參數。

以前，緯紗張力的測試多采用動態電阻應變儀，利用光線示波器三相四線產品有源電力濾波器MGU120P進行記錄，工作復雜，且結果精度和準確性難以令人滿意。文獻提出對紡紗張力測試采用應變電橋高頻LCR數字電橋GHF2817、自制放大電路、數據采集卡、計算機、VB編程實現，具有簡單、準確、通用等特點。此方法也可用于緯紗張力測試，但需要自己設計硬件電路，電路參數調整不方便，靈活性較差，且VB編寫儀器界面不是很好。本文針對上述問題介紹一種基于虛擬儀器的測試新方法，該方法具有建立系統快、簡單、可靠、通用性強、界面友好等特點。
1系統組成

主要由傳感器戶內電流傳感器、數據采集卡、計算機及相應軟件組成。
1．1傳感器
主軸傳感器采用光電編碼器增量型旋轉編碼器XCC1510PS50Y，它的轉子和織機主軸同軸固定，主軸回轉時帶動轉子同速回轉。傳感器每隔Α=0．5度產生一個脈沖，織機主軸每轉一周，就會產生720個脈沖。中Ti為第I個脈沖的周期。零位觸發(前止心)采用霍爾傳感器固態霍爾效應傳感器SS49E/SS59ET，織機每轉在固定轉角位置產生一個定位脈沖，本系統采用它標志測試過程的起點，其波形所示。張力傳感器采用全橋應變式，其輸出電壓的高低正比于紗線張力大小，經標定后，測出電壓即可換算出紗線張力。
數據采集卡實現將傳感器
