診斷系統必要條件

診斷系統的必要條件如下。在表l所列緯絲飛行不良原因的引緯條件一欄中，水噴射方向集束性，以及消除緯絲張力的主要條件：即水壓、水量、水噴射同步，緯絲飛行開始的同步等，均應能直接或間接地測定。

圖2所示的水壓信號和央緯器信號，是以曲軸每回轉一度來讀取的。而每一次引緯可測定以下7個項目：

P：峰值壓力(水壓的極大值)

P：=夾緯器開啟壓力(夾緯器開啟瞬間的水壓)

A=運動量(水壓對曲軸角度積分后用回轉數相除得出的值)

Q=水噴射開始角(水壓波形上升瞬間的曲軸角度)

Q=水噴射角度(水壓波形由上升到下降為止的曲軸的角度)

Q=夾緯器開啟開始角度(夾緯器開啟瞬間曲軸角度)

Q：夾緯器開啟角度(夾緯器由開啟到閉合為止的曲軸角度)

把能測定的引緯次數增大到最大次數2000次，然后將收集到的數據加以統計處理，分析它們的平均值、最大值、最小值、標準偏差，藍配以直方圖，即能評價圖1那樣的引緯機構不穩定程度。為了對正常運轉和即將停臺前的狀態進行比較，對噴水織機連續不斷地進行測定，直到它停下來為止·停下來以后，診斷系統應能分析從停臺的時點開始倒數2000次引緯狀態。

系統不僅應適用于單噴咀織機，也應適用于雙噴咀織機。另外，還可在雙噴咀織機上做不同噴咀．不同換噴組合的分析。

四、診斷系統的構成

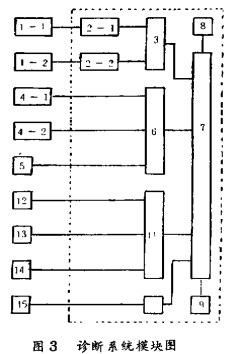

圖3是開發的診斷系統外形，圖4是系統的模塊圖。即1一I和1～2為噴水織機(雙噴咀織機)噴咀跟前的壓力傳感器，4—1和4—2為夾緯器上方接近開關，分別用連接器安裝(參見圖5)。由壓力傳感器輸出的信號，經過放大器2—1和2—2以及A／D轉換器3，輸入電腦7。由接近開關和同步傳感器5輸出的開關信號，經過中斷控制器，比其它中斷信號優先輸入電腦當響應中斷時讀取由角度控制器9表示的
