緯紗的退繞與張力控制

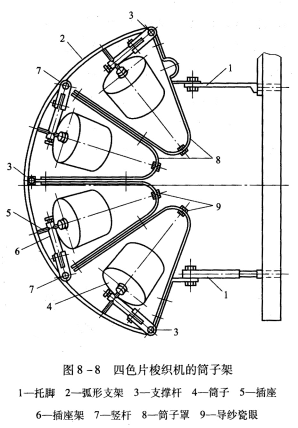

緯紗卷裝安裝在織機左側的筒子架上，俯視圖如8—8所示。筒子架的兩個托腳1與織機的左墻板連接，弧形支架2就固定在這兩個托腳上，另外三根支撐桿3垂直于地面，用以支撐弧形支架的負荷。從筒子4上退繞下來的緯紗，經導紗瓷眼9引出，四個有機玻璃制成的筒子罩8將四列筒子分割開來，以防止紗線退繞時相互糾纏。
在片梭引緯時，只要緯紗能夠順利地從筒子上退繞，則緯紗可不經儲緯器直接進入片梭織機的緯紗張力控制機構。在織造細特緯紗、弱捻緯紗或采用長絲作緯紗時，為了避免緯紗斷頭或退繞時脫圈，從筒子上引出的緯紗須經過儲緯器，再由緯紗張力控制機構進行調節。
(一)機械式緯紗張力控制機構
這種緯紗張力控制機構由緯紗制動器和張力調節機構兩部分組成。單色緯紗的張力控制機構與多色緯紗的基本結構相同，現以單色緯紗張力控制機構為例進行說明。

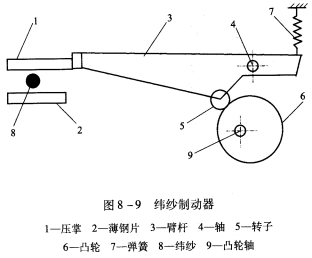

緯紗制動器的結構示意圖如圖8—9所示，它由瓷質的壓掌1與一片厚度為0.04～0.07mm的拋光薄鋼片2組成，緯紗8在壓掌與薄鋼片2之間通過。根據壓掌1對薄鋼片2的壓緊程度，使紗線在壓掌表面與薄鋼片之間產生不同的摩擦力。壓掌1固裝在臂桿3上，臂桿以軸4為擺動中心，它的下臂端裝有轉子5，依靠彈簧7的作用使轉子與裝在凸輪軸9上的凸輪6相接觸。當凸輪回轉時，壓掌就做上下擺動，壓掌與薄鋼片的接觸程度就發生變化，從而控制對緯紗的制動作用。

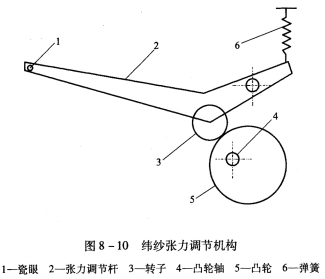

圖8—10是緯紗張力調節機構簡圖，在張力調節桿2的頂端有瓷眼1，緯紗從瓷眼中穿過。由于彈簧6的拉力，使張力調節桿2上的轉子3與凸輪5接觸，凸輪5的回轉使張力調節桿2上下擺動。凸輪軸4與圖8—9中的凸輪軸9相同。
緯紗制動器與張力調節桿互相配合，實現對緯紗張力的控制作用。在引緯階段，壓掌在上方位置，緯紗制動器釋放緯紗，張力調節桿保持在下方位置，緯
